晶振是电子产品都得依赖的一款电子器件,它是通常应用到一些高端电子产品当中。削波正弦波形是TCXO晶振最受欢迎的输出选项,这是为什么呢,主要原因有两点.其一是低功耗,改善了热特性以及更好的老化和频率稳定性能;其二则是输出更好的相位噪声性能.也就是说石英晶振在采用削波正玄波作为输出方式之后会极大的减少谐波分量的数量,使得晶振产品具备低相位噪声的性能.

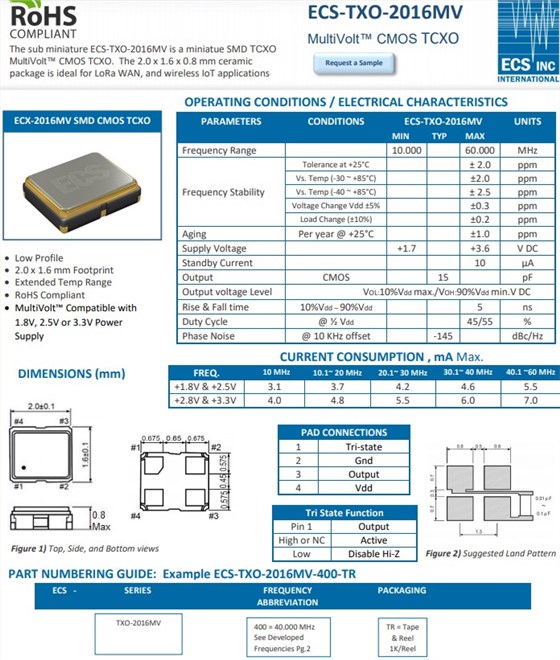

ECS晶振ECS-TXO-2016MV是一系列标准小型HCMOS表面贴装TCXO温补晶体振荡器，具有MultiVoltTM功能。这些电子元件提供10MHz至60MHz的频率范围，典型负载电容为15pF，在-30℃至+85℃的温度范围内具有2.0ppm的稳定性。ECS-TXO-2016MV振荡器采用2.0mmx1.6mmx0.8mm的薄型工业标准陶瓷封装。该元件是ECS Inc . multivoltm振荡器系列的一部分，设计用于在1.6V至3.6V的可变电源电压下工作，或采用标准1.5V电源电压。超小型TCXO振荡器ECS-TXO-2016MV-100-TR非常适合LoRa WAN和无线物联网应用
| 图片 | 有源晶振 | 频率 |
频率稳定性 |
工作温度 |
|
|
ECS-TXO-2016MV-100-TR | 10 MHz | ±2.5 PPM | -40°C ~ +85°C |
|
|
ECS-TXO-2016MV-120-TR | 12 MHz | ±2.5 PPM | -40°C ~ +85°C |
|
|
ECS-TXO-2016MV-160-TR | 16 MHz | ±2.5 PPM | -40°C ~ +85°C |
|
|
ECS-TXO-2016MV-200-TR | 20 MHz | ±2.5 PPM | -40°C ~ +85°C |
|
|
ECS-TXO-2016MV-250-TR | 25 MHz | ±2.5 PPM | -40°C ~ +85°C |
|
|
ECS-TXO-2016MV-320-TR | 32 MHz | ±2.5 PPM | -40°C ~ +85°C |
|
|
ECS-TXO-2016MV-400-TR | 40 MHz | ±2.5 PPM | -40°C ~ +85°C |
|
|
ECS-TXO-2016MV-500-TR | 50 MHz | ±2.5 PPM | -40°C ~ +85°C |
| 原厂代码 | 品牌 | ECS晶振 | 频率 | 工作温度 |
| ECS-TXO-5032-147.4-TR | ECS Crystal | ECS-TXO-5032 | 14.7456MHz | -30°C ~ 85°C |
| ECS-TXO-5032-147.4-TR | ECS Crystal | ECS-TXO-5032 | 14.7456MHz | -30°C ~ 85°C |
| ECS-TXO-5032-147.4-TR | ECS Crystal | ECS-TXO-5032 | 14.7456MHz | -30°C ~ 85°C |
| ECS-TXO-5032-200-TR | ECS Crystal | ECS-TXO-5032 | 20MHz | -30°C ~ 85°C |
| ECS-TXO-5032-200-TR | ECS Crystal | ECS-TXO-5032 | 20MHz | -30°C ~ 85°C |
| ECS-TXO-5032-200-TR | ECS Crystal | ECS-TXO-5032 | 20MHz | -30°C ~ 85°C |
| ECS-TXO-5032-250-TR | ECS Crystal | ECS-TXO-5032 | 25MHz | -30°C ~ 85°C |
| ECS-TXO-5032-250-TR | ECS Crystal | ECS-TXO-5032 | 25MHz | -30°C ~ 85°C |
| ECS-TXO-5032-250-TR | ECS Crystal | ECS-TXO-5032 | 25MHz | -30°C ~ 85°C |
| ECS-TXO-5032-120-TR | ECS Crystal | ECS-TXO-5032 | 12MHz | -30°C ~ 85°C |
| ECS-TXO-5032-120-TR | ECS Crystal | ECS-TXO-5032 | 12MHz | -30°C ~ 85°C |
| ECS-TXO-5032-120-TR | ECS Crystal | ECS-TXO-5032 | 12MHz | -30°C ~ 85°C |
| ECS-TXO-5032-160-TR | ECS Crystal | ECS-TXO-5032 | 16MHz | -30°C ~ 85°C |
| ECS-TXO-5032-160-TR | ECS Crystal | ECS-TXO-5032 | 16MHz | -30°C ~ 85°C |
| ECS-TXO-5032-160-TR | ECS Crystal | ECS-TXO-5032 | 16MHz | -30°C ~ 85°C |
| ECS-TXO-3225-100-TR | ECS Crystal | ECS-TXO-3225 | 10MHz | -30°C ~ 85°C |
| ECS-TXO-3225-100-TR | ECS Crystal | ECS-TXO-3225 | 10MHz | -30°C ~ 85°C |
| ECS-TXO-3225-100-TR | ECS Crystal | ECS-TXO-3225 | 10MHz | -30°C ~ 85°C |
| ECS-TXO-3225-200-TR | ECS Crystal | ECS-TXO-3225 | 20MHz | -30°C ~ 85°C |
| ECS-TXO-3225-200-TR | ECS Crystal | ECS-TXO-3225 | 20MHz | -30°C ~ 85°C |
| ECS-TXO-3225-200-TR | ECS Crystal | ECS-TXO-3225 | 20MHz | -30°C ~ 85°C |
| ECS-TXO-3225-160-TR | ECS Crystal | ECS-TXO-3225 | 16MHz | -30°C ~ 85°C |
| ECS-TXO-3225-160-TR | ECS Crystal | ECS-TXO-3225 | 16MHz | -30°C ~ 85°C |
| ECS-TXO-3225-160-TR | ECS Crystal | ECS-TXO-3225 | 16MHz | -30°C ~ 85°C |
| ECS-TXO-3225-250-TR | ECS Crystal | ECS-TXO-3225 | 25MHz | -30°C ~ 85°C |
| ECS-TXO-3225-250-TR | ECS Crystal | ECS-TXO-3225 | 25MHz | -30°C ~ 85°C |
| ECS-TXO-3225-250-TR | ECS Crystal | ECS-TXO-3225 | 25MHz | -30°C ~ 85°C |
| ECS-TXO-5032-270-TR | ECS Crystal | ECS-TXO-5032 | 27MHz | -30°C ~ 85°C |
特点:
尺寸：2.0x1.6x0.8mm温补晶振
频率范围：10MHz~60MHz
多电压功能，采用+1.8V、+2.5V、+3.0V或+3.3V或1.7V~3.6V电源供电
HCMOS输出
温度范围选项：-30℃至+85℃，-40℃至+85℃
稳定性选项：-30℃至+85℃时为2.0ppm，-40℃至+85℃时为2.5ppm
符合RoHS和REACH标准
应用于：物联网，无线的，劳拉，洛拉万，全球（卫星）定位系统，电信，医疗(非维持生命)
