KVG高频压控晶振V-91A000系列具有极低的相位噪声

KVG石英晶体技术有限公司是一家领先的石英晶体和晶体组件制造商，位于法兰克福以南仅100公里处。超过70年的石英晶体产品设计经验和长期的创新，为石英晶体技术奠定了步伐。超过70年的石英晶体、晶体过滤器和石英晶体振荡器的设计和制造经验。
KVG提供了广泛的产品范围的石英晶体，贴片晶振，晶体振荡器，过滤器和特殊的石英晶体产品。我们提供标准产品和定制的解决方案，这是我们客户与KVG石英水晶技术有限公司繁荣关系的结果。我们的主要重点是设计和制造超出行业标准要求的石英晶体产品。我们最先进的低噪音和紧密稳定性的产品，致力于测试和测量系统、电信网络、雷达系统、航空航天和医疗测试系统等应用。KVG还可以满足工业和物联网应用对小型而精确和可靠的频率控制产品的需求。最后但并非最不重要的是，KVG的石英晶体微天平（QCMs）支持，让你看的东西更清晰或更接近。KVG通过航空航天质量管理体系AS/EN 9100认证，和环境管理体系通过ISO 14001认证。在世界各地，我们的高质量标准使我们成为许多客户要求使用高温产品的可靠合作伙伴。

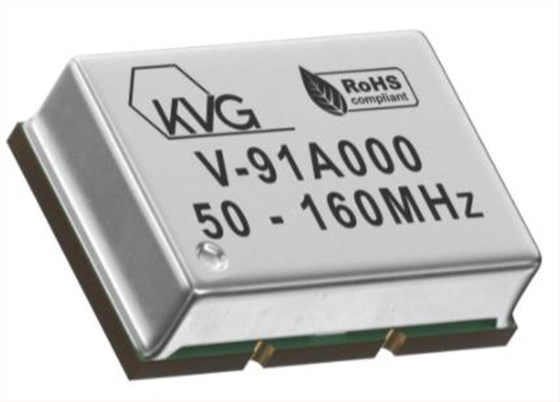

V-91A000系列是一系列高频VCXO压控晶振，具有极低的相位噪声，接近相同频率的OCXO的性能。V-91A000系列在3.3V时提供LVHMCOS输出信号。 总体稳定性，包括校准耐受性，温度下的频率稳定性，电压和负载波动以及10年以上的长期稳定性(老化)，对于125MHz以上的频率，小于±25ppm，对于125MHz以上的频率，小于±30ppm。频率的拉伸范围大于±30ppm或±35ppm，其中1是。绝对拉伸范围(APR)产生至少±5ppm。这确保了VCXO在任何条件下都能在10年的运行中被拉回其标称频率。

坚固的设计特点是低振动灵敏度,因此VCXO也可用于移动应用。

将这种低相位噪声VCXO与低相位噪声紧密稳定性10MHz OCXO 结合使用,例如 KVG 的低相位噪声 OCXO O-30系列，可获得两个振荡器的优点：首先,10MHz OCXO晶振具有良好的频率稳定性和非常好的近相位噪声，对于高于 1kHz 的偏移频率，100MHz VCXO 的低电功率、小外壳和出色的相位噪声。

产品特点：

频率范围：50.0MHz-160.00MHz
包装尺寸：BF157-5.5（14mmx 9mmx 3.6mm）
频率稳定性：±25ppm
输出信号：LVHCMOS进口有源晶振
电源电压：3.3V
温度范围：-40+85°C
相位噪声：100Hz时为-119 dBc/Hz，1kHz时为-145 dBc/Hz、10kHz时为-166 dBc/Hz和-174 dBc/Hz本底噪声
G-灵敏度：1.5 ppb/G

Die V-91A000 -Serie sind eine Reihe hochfrequenter VCXOs mit einem extrem niedrigen Phasenrauschen, nahe der Performance von OCXOs mit gleicher Frequenz. Die V-91A000- Serie liefert ein LVHMCOS Ausgangssignal bei 3.3 V.
Die Gesamtstabilit?t inklusive der Abgleichtoleranz, der Frequenzstabilit?t über Temperatur sowie bei Spannungs- und Lastschwankungen und der Langzeitstabilit?t (Alterung) über 10 Jahren ist kleiner als ± 25 ppm für Frequenzen bis 125 MHz und kleiner als ± 30 ppm für Frequenzen oberhalb von 125 MHz. Der Ziehbereich der Frequenz ist gr??er als ± 30 ppm bzw ± 35 ppm, woraus sich ein sog. Absolute Pulling Range (APR) von mindestens ± 5 ppm ergibt. Dies gew?hrleistet, dass der VCXO unter allen Bedingungen w?hrend 10 Jahren Betrieb auf seine Nominalfrequenz gezogen werden kann.
Das robuste Design zeichnet sich durch eine geringe Vibrationsempfindlichkeit aus, so dass die VCXOs auch in mobilen Anwendungen eingesetzt werden k?nnen.
Verwendet man einen solchen low Phase Noise VCXO in einer PLL in Kombination mit einem low noise tight stability 10 MHz OCXO wie z.B. KVGs Low Phase Noise OCXO Serie O-30, bekommt man den Vorteil von beiden Oszillatoren: zum einen die gute Frequenzstabilit?t und das sehr gute tr?gernahe Phasenrauschen des 10 MHz OCXOs und für Offset-Frequenzen oberhalb von 1 kHz die geringe elektrische Leistung, das kleine Geh?use und das exzellente Phasenrauschen des 100 MHz VCXOs.

Wichtigste Merkmale：

Frequency Range：50.0MHz - 160.00MHz
Package Size：BF157-5.5 (14mm x 9mm x 3.6mm)
Frequency Stability：± 25 ppm
Output Signal：LVHCMOS
Supply Voltage：3.3 V
Temperature Range：-40 ... +85°C
Phase Noise：-119 dBc / Hz @ 100Hz, -145 dBc / Hz @ 1kHz, -166 dBc / Hz @ 10kHz, -174 dBc / Hz Noise floor
G-Sensitivity：1.5 ppb/g
