从事晶振行业的人事对石英晶体振荡器是不陌生的,它通常引用在各类电子产品数字电路中,因产品本身不需要DSP的内部振荡器帮助,信号稳定,频率高速,高密度封装促使振荡器良好的发挥高效率作用,所以现如今在晶振供应市场上有源晶振是比较吃香的.

石英振荡器是产生连续输出信号的电路,被称为信号发生器,当产生的信号是恒定幅度和频率的正弦波时称为正弦波发生器,振荡器可以分为三个部分:①放大器②反馈连接③频率部分. 微型电路由两个低要求组成:①正反馈②环路增益大于1,电路则会启动振荡.

石英晶体的开关三态控制:

分别为TTL,HCMOS,HCMOS振荡器所提供的三态输出,启用,禁用功能,状态也区分为低阻抗,高阻抗和高阻抗(Hi Z或浮动),三态总线连接在一起,通过控制电子路线,将所有的总线处于高阻抗状态输出,其它的设备等待启用,以高低频率驱动输出,从中选定的振荡器从计数器中读取其频率.

震动和振动:

多数产品在使用过程中会受到相对较大的振动率,尤其是放在口袋或者行囊的便捷式装备,手机设备,工业电子,航天装置等等会受到较高的振动频率,那么本质上MEMS谐振器更能使振动频率性能下降更快,硅谐振器的移动部分比石英晶体谐振器小得多的质量,减少了由振动引起的加速度施加到谐振器的力,通过与机械振动相同的频率下,振动会降低振荡器性能,引起频率尖峰或增加相位抖动或宽带噪声,所以也有可能是其机械力破坏了物理结构.

振荡器的设计和布局:

确保振荡器的俱佳性能,常用的策略是将电容器放置在印刷PCB上,①为组件提供瞬时电流②减少通过系统的噪音传播③将电源噪声分流至GND以下各节描述单端和差分器件的去耦,旁路,噪声抑制和电源条件建议.

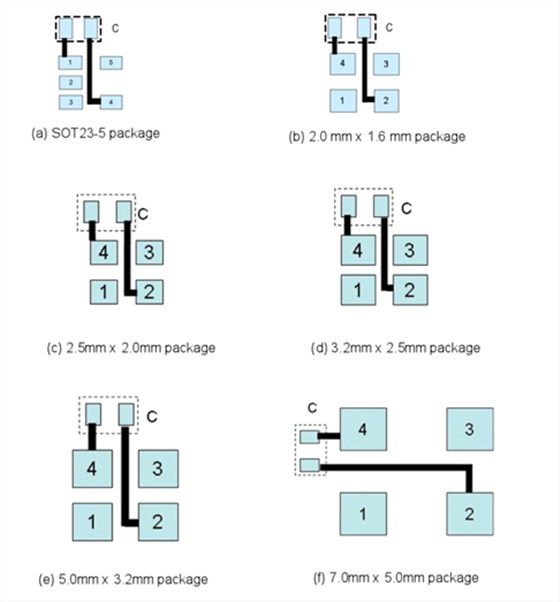

建议在振荡器的VDD引脚和接地层之间为单端和差分石英晶振器件使用0.1uF陶瓷去耦电容,具有0603尺寸,0.1uF去耦电容C的4引脚振荡器的示例布局,所有迹线都需要用阻焊层覆盖.时钟的引脚1可用于支持输出使能,待机,扩展禁用或VCMO控制等功能.

在电子产品中有源晶振提供了稳定的运行工作,常用的晶振尺寸规格为7050mm,5032mm,3225mm,2520mm,2016mm等体积,这些晶振是多数晶振厂家量产供应数量较多的石英晶振,对于优化电路板空间是至关重要的配件.
