日本爱普生晶振型号TG5032SGN，是EPSON/爱普生的一款额定频率范围10MHz至40MHz的石英晶体振荡器，10脚贴片，小体积尺寸5.0x3.2mm封装温补晶振，电源电压:2.375V至3.63V，具有超小型，轻薄型，低抖动，低功耗，低损耗，低耗能，低电源电压，高稳定性等特点。该款温补晶体振荡器，可以在G：-40℃至+85℃的温度内稳定工作,它广泛应用于小型基站，Stratum3，SyncE，IEEE1588等。该产品具有超高的稳定温度CMOS和限幅补偿晶体振荡器，使用基波振荡的正弦波输出水晶单位。这实现了低相位噪声，适用于参考时钟包括小单元，小基站，无线通信设备，通信设备、汽车电子、消费电子、工业电子等领域，这使得该产品符合各种标准包括GR-1244-CORE Stratum3、
G.8262.1，G.8273.2(甲、乙类)。

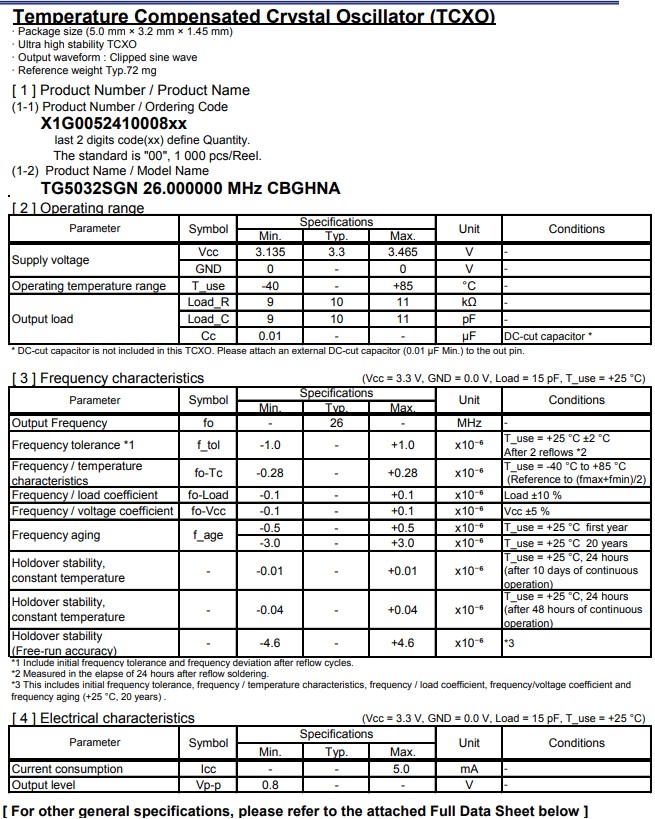

温补晶振TG5032SGN编码X1G005241000800专用于无线通信设备应用
| 产品编码 |
                                                                                                                                                                    型号
|
        频率
|
        尺寸
|
        输出波
|
        电源电压
|
      精度
|
| X1G005241000200 | TG5032SGN | 19.200000MHz | 5.00x3.20x1.45mm | Clipped sine wave | 3.135 to 3.465 V | +/-1.0 ppm |
| X1G005241000300 | TG5032SGN | 25.000000MHz | 5.00x3.20x1.45mm | Clipped sine wave | 3.135 to 3.465 V | +/-1.0 ppm |
| X1G005241000400 | TG5032SGN | 40.000000MHz | 5.00x3.20x1.45mm | Clipped sine wave | 3.135 to 3.465 V | +/-1.0 ppm |
| X1G005241000700 | TG5032SGN | 10.000000MHz | 5.00x3.20x1.45mm | Clipped sine wave | 3.135 to 3.465 V | +/-1.0 ppm |
| X1G005241000800 | TG5032SGN | 26.000000MHz | 5.00x3.20x1.45mm | Clipped sine wave | 3.135 to 3.465 V | +/-1.0 ppm |
| X1G005241000900 | TG5032SGN | 19.200000MHz | 5.00x3.20x1.45mm | 温补晶振 | 3.135 to 3.465 V | +/-1.0 ppm |
| X1G005241001000 | TG5032SGN | 19.200000MHz | 5.00x3.20x1.45mm | Clipped sine wave | 2.700 to 3.000 V | +/-1.0 ppm |
| X1G005241001200 | TG5032SGN | 19.200000MHz | 5.00x3.20x1.45mm | Clipped sine wave | 2.700 to 3.000 V | +/-1.0 ppm |
| X1G005241001300 | TG5032SGN | 40.000000MHz | 5.00x3.20x1.45mm | Clipped sine wave | 3.135 to 3.465 V | +/-1.0 ppm |
| X1G005241001400 | TG5032SGN | 10.000000MHz | 5.00x3.20x1.45mm | Clipped sine wave | 3.135 to 3.465 V | +/-1.0 ppm |
| X1G005241001500 | TG5032SGN | 26.000000MHz | 5.00x3.20x1.45mm | Clipped sine wave | 3.135 to 3.465 V | +/-1.0 ppm |
温补晶振TG5032SGN编码X1G005241000800专用于无线通信设备应用

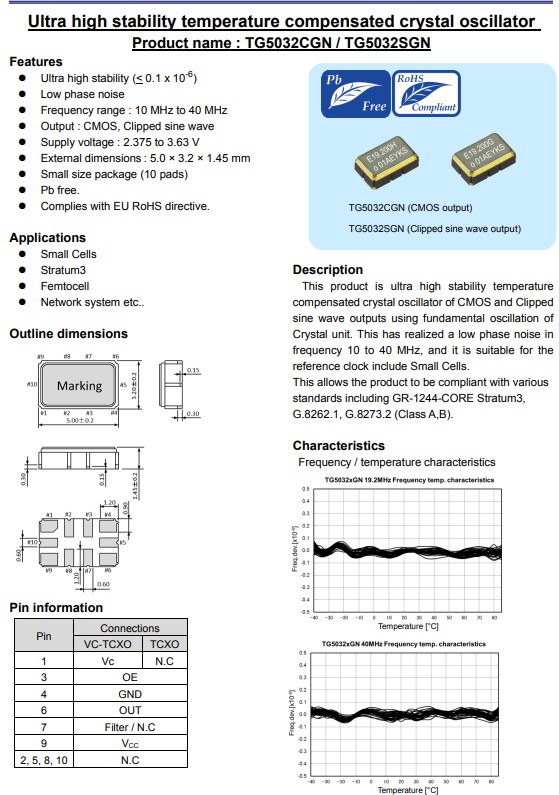

特征：
超高稳定性(< 0.1x10-6)
低相位噪声
频率范围:10兆赫至40兆赫
输出:CMOS，限幅正弦波
电源电压:2.375至3.63V
外形尺寸:5.0x3.2x1.45mm贴片晶振
小型包装(10脚)
无铅，符合欧盟RoHS指令。
应用程序：小基站，地层3，毫微微蜂窝，网络系统等..
削波正玄波(Clipped Sine Wave)是有源晶振输出方式的一种,相比方波的谐波分量少很多,但驱动能力较弱,在负载10K/10PF时Vp-p为0.8Vmin.通常为SMD7050,SMD5032,SMD3225等封装的表贴温补晶振使用的输出波形.当然,有源晶振还有CMOS,TTL,ECL,LVDS,正玄波等输出方式,这些输出逻辑方式也各有优缺点,至于如何利用它们我们却是不得而知.所以日本爱普生晶振就推出了相关的技术支持文档,明确指出应当如何在电路设计中应用削顶正玄波.
