从外观上看,常用的有源晶振最少是拥有四个管脚,并且每个管脚都是有不同作用的.可分为普通有源晶振,温补晶振,压控晶振,贴片差分晶振等产品系列;现如今,随着科技发展,各种各样的电子产品层出不穷;而石英晶振是电子产品不可分割的一部分,但是随着电子产品的发展,传统类型的石英晶振已经满足电子产品对精度,环境等需求了,因有源晶振各方面性能较好,故而现在市场上隐隐出现了有源晶振欲取代无源,引领晶振市场的趋势,但是否成为大势暂未可知.

1.无源晶体和有源晶振的优缺点

无源晶体相对于晶振而言其缺陷是信号质量较差,通常需要精确匹配外围电路(用于信号匹配的电容,电感,电阻等),更换不同频率的晶体时周边配置电路需要做相应的调整.建议采用精度较高的石英晶振,尽可能不要采用精度低的陶瓷警惕.

相对于无源晶体,有源晶振的缺陷是其信号电平是固定的,需要选择好合适输出电平,灵活性较差,而且价格高.对于时序要求敏感的应用,有源的晶振好,因为可以选用比较精密的晶振,甚至是高档的温度补偿振荡器.

2.有源晶体的管脚

无源晶振两个管脚可以任意.

有源晶振根据封装不同,管脚排列不同(打点的为"1脚",逆时钟看)

有个点标记的为1脚,按逆时针(管脚向下)分别为2,3,4.

有源晶振通常的用法;一脚悬空,二脚接地,三脚接输出,四脚接电压.

方形有源晶振引脚分布;

1,正方的,使用DIP-8封装,打点的是1脚.

1-NC;4-GND;5-Output;8-VCC

2,长方的,使用DIP-14封装,打点的是1脚.

1-NC;7-GND;8-Output;14-VCC

BTW;

1,电源有两种,一种是TTL,只能用5V,一种是HC的,可以3.3V/5V

2,边沿有一个是尖角,三个圆角,尖角的是一脚,和打点一致.

Vccout

NC(点)GND

4.拆解有源晶振

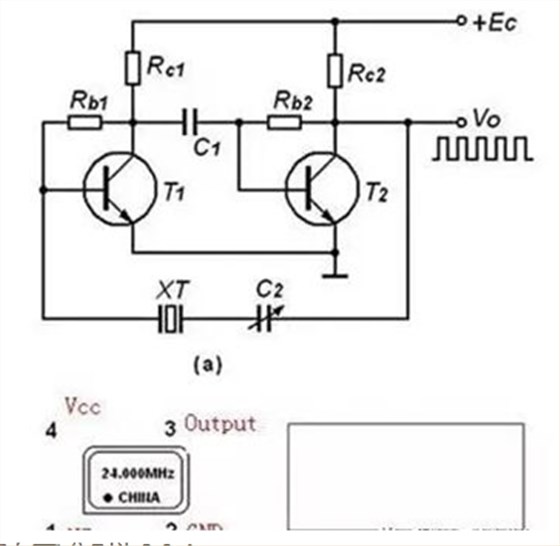

可以看到有源贴片晶振=无源晶体+逻辑电路

5.输出的波形

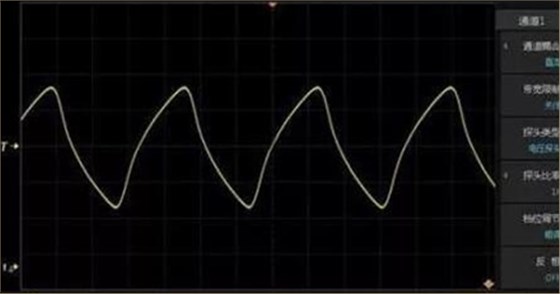

无源晶体输出正弦波.

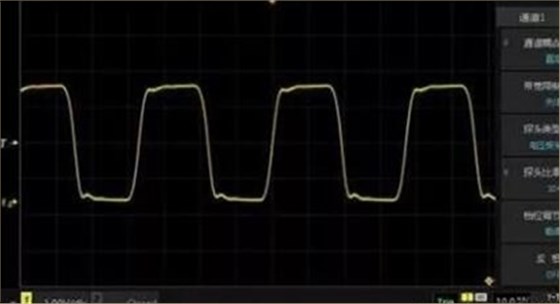

有源石英晶体振荡器输出正弦波或方波.

普通压电无源石英晶体是一种无极性元件,晶体内部本身只有经过加工的单一石英晶片,英文单词叫做(Quartzcrystal)需要借助设计的电路才能产生振荡信号,单晶振本身是无非发生振荡的,插件的一般常规都是二个脚,当然也会有三个脚的,中间那个脚一般用来接地,当然随着科技的发展,后来有了四个脚的普通贴片谐振器,四个脚其实只要二个脚才是真正通电工作的,剩余两个脚一个是悬空,一个是可以用来接地(可接可不接).

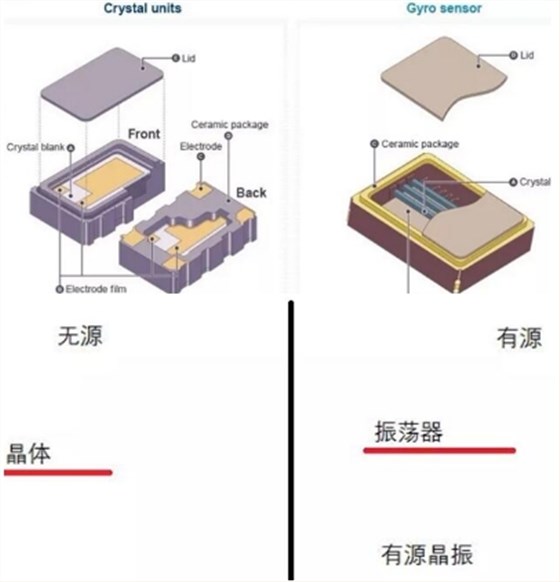

无源晶振与有源晶振(谐振)的英文名称不同,无源晶体为crystal(晶体),而有源晶振则叫做oscillator(振荡器).无源晶体需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,所以"无源晶振"这个说法并不准确;有源晶振是一个完整的谐振振荡器.

从有源晶振各方面的性能来看,在未来的产品市场占据一定份额是必然,但是想完全取代无源SMD晶振的话却是无稽之谈了;虽然它在精度等功能特性上远超无源晶振,但是石英晶体振荡器本身就存在缺陷,而这些缺陷是刚好可以使用无源晶振来弥补;就如上所说,电平信号不可变就是一个无解的难题,再就是它多数情况下输出波形都是方波,虽然驱动能力强大,但是谐波分量相当丰富;还有一个就是它比较贵,所以现如今除必需之外,客户都会选择无源晶振,因为用户不会只考虑性能,更加注重的是性价比;所以,有源晶振和无源晶振在未来很长一段时间内都会呈现一种并驾齐驱,协同共进的发展趋势.
