ILSI晶振,贴片晶振,IL3W晶振，小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
ILSI America成立于1987年，总部位于加州科斯塔梅萨。当时的商业模式很简单，成为晶体和时钟振荡器的供应商，以支持北美频率控制市场。在随后的29年中，随着全球频率控制产品市场需求呈指数级增长和全球化，ILSI通过有机增长和收购应对不断变化的市场和客户群。ILSI-MMD提供广泛的频率控制产品包装，包括工业标准和定制金属罐通孔表面贴装晶体，塑料封装的手表晶体，陶瓷表面贴装晶体和陶瓷表面贴装时钟振荡器,晶体。XO，有源晶振，TCXO，OCXO振荡器和谐振器.
石英晶振产品电极的设计:SMD晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.
|

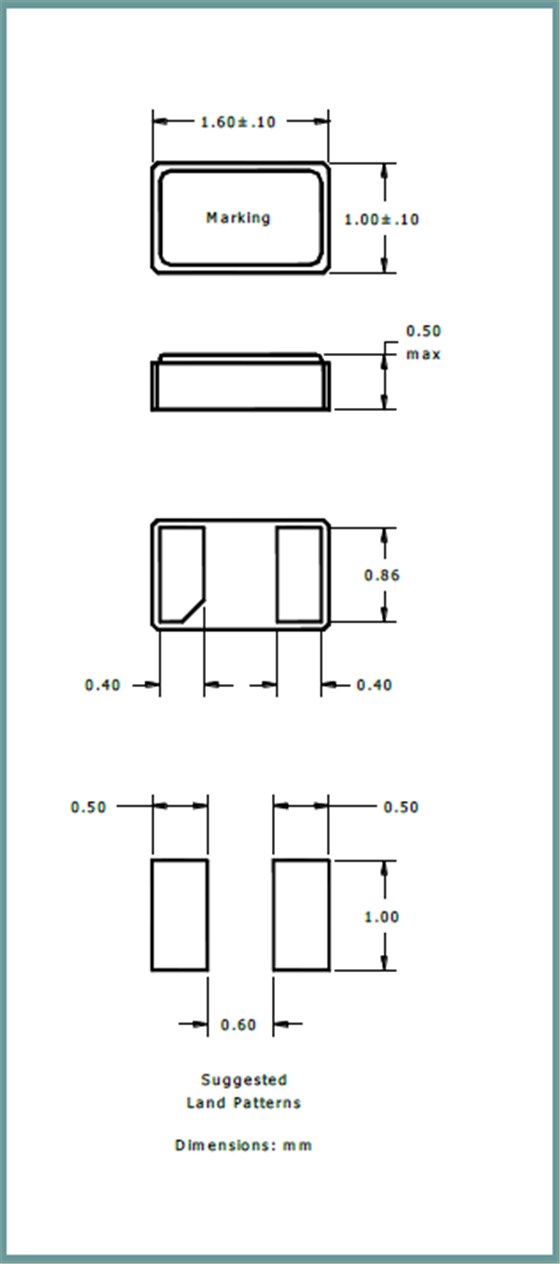

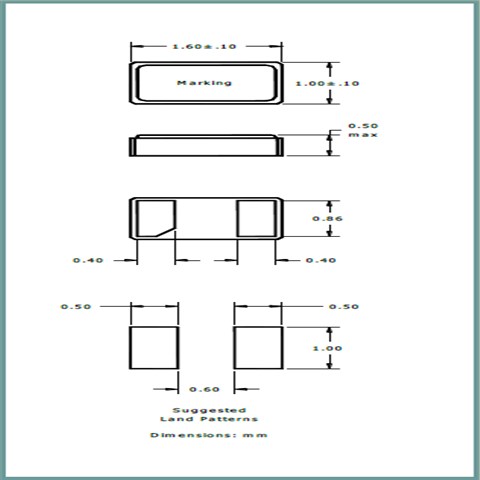

ILSI晶振规格 |
单位 |
IL3W晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-40 to +85°C |
裸存 |
|
工作温度 |
T_use |
-40 to +85°C |
标准温度 |
|
激励功率 |
DL |
1 uW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±20 ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
-0.034 ppm / ? C 2 Typica |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
6.0 pF, 9.0 pF or 12.5 pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C —+85°C,DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6/ year Max. |
+25°C,第一年 |
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.ILSI晶振,贴片晶振,IL3W晶振
ILSI晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境,安卫手册’,以界定本公司环境,安卫管理系统之范围,包括任何排除之细节及调整,并指引环境,安卫管理系统与各书面、办法书之对应关系,包含在环境,安卫管理系统内之流程顺序及交互作用的描述.本公司环境,安卫管理系统之适用范围包含公司所有的活动、微型电路小体积晶振产品及服务.
公司金属编带包装谐振器产出事业废弃物先实施分类、暂存管理,依法委托合格业者清除、处理并上网申报.事业废弃物清理以回收、再利用之处理方式优先考量,无法回收再利用者以焚烧、掩埋方式处理.可回收再利用废弃物比例自2008年32%提升到2011年8月止53%,有效降低环境负荷.
针对公司制程所需使用危险物及有害物,评估使用低毒性物质(自2006年起已完全停用环保列管毒性化学物质);化学原物料依照危害特性分类存放,贮存设施符合法规要求;危害物质标示符合法规及GHS要求,作业场所备有物质安全资料表(MSDS);作业环境加强抽风换气依法实施作业环境测定;操作人员定期实施危害物训练,32.768K计时晶振作业时确实穿着防护具并配置紧急处置器材.ILSI晶振,贴片晶振,IL3W晶振
