大河晶振,贴片晶振,FCXO-05C晶振

大河晶振,贴片晶振,FCXO-05C晶振大河晶振,贴片晶振,FCXO-05C晶振

产品简介

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求

产品详情

大河晶振,贴片晶振,FCXO-05C晶振,具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。大河晶振,OSC晶振,FCXO-05C晶振

2

项目

符号

晶振规格说明

条件

输出频率范围

f0

22-87KHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.80 V ,2.5V, 3.3 V

请联系我们以了解更多相关信息

储存温度

T_stg

-55℃to +125℃

裸存

工作温度

T_use

G: -40℃to +85℃

请联系我们查看更多资料http://www.seikocrystal.com/

H: -40℃to +105℃

J: -40℃to +125℃

频率稳定度

f_tol

J: ±10 × 10-6

L: ±30 × 10-6

T: ±50 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC极, L_CMOS≦15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15 pF Max.

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC极, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25℃,初年度,第一年

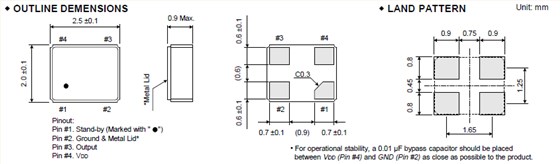

3

有源晶振,FCXO-05C晶振,石英晶体振荡器

4


一般来说,微处理器的振荡电路由考毕兹电路显示派生如下:大河晶振,贴片晶振,FCXO-05C晶振

镉和CG是外部负载电容,其中已建成的芯片组。 (请参阅芯片组的规格)

Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。

Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路,但仅用于具有高电源电路。有源晶振,FCXO-05C晶振,石英晶体振荡器

一个稳定的振荡电路需要的负电阻,其值应是晶振阻力的至少五倍。它可写为|-R|>5的Rr。

例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的。因此,这是非常重要的衡量负电阻(-R)以下说明:

QQ截图20180820144807


线路连接的电阻(R)与晶体串联

(2)从起点到振荡的停止点调整R的值。

(3)振荡期间测量R的值。

(4)你将能够获得负电阻的值,|·R|= R +的Rr,和RR =晶振的阻力。

附:所连接的电路的杂散电容,可能会影响测定值。

如果石英晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:

降低外部电容(Cd和CG)的值,并采用其他贴片晶振具有较低负载电容(CL)。

采用具有较低电阻(RR)的有源晶振。

使用光盘和CG的不等价的设计。我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。

当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路。

但1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法。如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决。系统无法运行,因为晶体没有足够的输出波形振幅。有源晶振,FCXO-05C晶振,石英晶体振荡器


5

大河晶振以“遵纪守法”、“零排放”和“削减废弃物”为基本方针进行废弃物管理。

随着事业的成长,碳排放呈现增加的趋势,但是大河将继续推进由防止地球变暖特别委员会开展的活动,作为活动主体的事业所,通过横向开展改进能源效率的措施、与积极实施性价比较高的2520贴片晶振节能措施,为削减大河集团音叉千赫兹有源晶振整体的碳排放总量而努力。

大河石英晶振符合 ISO 9001和ISO 14001认证,大河严格遵守质量和环保性能的需求.随着数字网络在全球范围内的普及,贴片晶振组件将履行更为关键的作用.我们将着手解决发展下一代有价值的部件的挑战.我们仍然致力于为我们的股东,企业合作伙伴,社区和员工更大的利益相关者的满意度.进口有源晶体振荡器通过企业管理,值得普遍尊重,我们努力实现可持续经营,丰富社会.

大河晶振深入贯彻落实科学发展观,牢固树立安全发展理念,强化责任,狠抓落实,加强防范,坚决遏制重特大事故发生。

推进晶振,压电石英晶体、有源晶体等元器件的环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.有源晶振,FCXO-05C晶振,石英晶体振荡器.

大河晶振公司提供从材料的选定到废弃过程中考虑环境质量的产品。加强制度建设,深化环境监管,向环境污染宣战,促进经济与环境协调发展。

大河晶振,贴片晶振,FCXO-05C晶振
