CITIZEN无源晶振CS325S,CS325S24000000ABJT车载导航晶振

CITIZEN无源晶振CS325S,CS325S24000000ABJT车载导航晶振CITIZEN无源晶振CS325S,CS325S24000000ABJT车载导航晶振

产品简介

CITIZEN无源晶振CS325S,CS325S24000000ABJT车载导航晶振,日本进口CITIZEN西铁城晶振,CS325S是一款小体积晶振尺3.2x2.5mm晶振,四脚贴片晶振,CS325S28636300ABJT无源晶振,CS325S18432000ABJT石英晶振,CS325S32000000ABJT贴片晶振,石英晶体谐振器,无铅环保晶振,具有超小型,轻薄型,高精度,高可靠性,耐热及耐环境特点,适用于移动通讯设备,无线网络,平板电脑,智能手机,蓝牙模块,汽车电子晶振,车载导航晶振, 医疗设备,物联网应用。

产品详情

CITIZEN无源晶振CS325S,CS325S24000000ABJT车载导航晶振,日本进口CITIZEN西铁城晶振,CS325S是一款小体积晶振尺3.2x2.5mm晶振,四脚贴片晶振,CS325S28636300ABJT无源晶振,CS325S18432000ABJT石英晶振,CS325S32000000ABJT贴片晶振,石英晶体谐振器,无铅环保晶振,具有超小型,轻薄型,高精度,高可靠性,耐热及耐环境特点,适用于移动通讯设备,无线网络,平板电脑,智能手机,蓝牙模块,汽车电子晶振,车载导航晶振, 医疗设备,物联网应用。

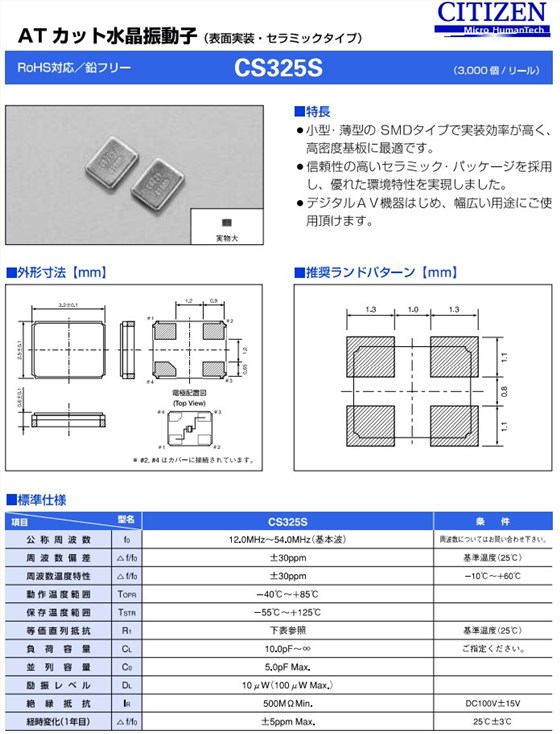

CITIZEN无源晶振CS325S,CS325S24000000ABJT车载导航晶振,参数图

西铁城晶振规格

单位

CS325S晶振频率范围

石英晶振基本条件

标准频率

f_nom

12~54MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW~100μW

频率公差

f_— l

±30 × 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.seikocrystal.com

频率温度特征

f_tem

±30 × 10-6/-20°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

16pF,18pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

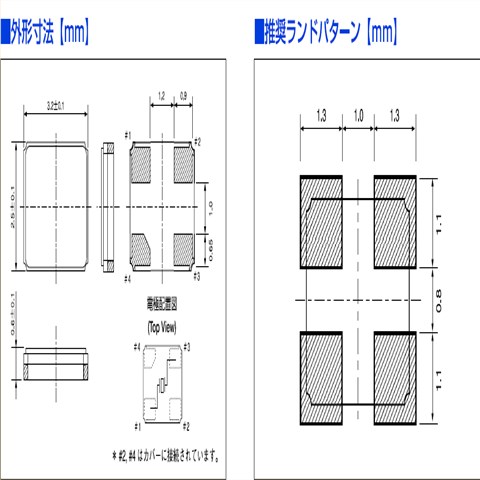

CITIZEN无源晶振CS325S,CS325S24000000ABJT车载导航晶振,尺寸图

贴片型晶体谐振器,3225贴片晶振,CS325S晶振,CS325S52000000ABJT晶振

CITIZEN无源晶振CS325S,CS325S24000000ABJT车载导航晶振


操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用进口晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致石英贴片晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。
负载电容
振荡电路中负载电容的不同,可能导致无源晶体振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容。


CITIZEN无源晶振CS325S,CS325S24000000ABJT车载导航晶振,西铁城晶振作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动。推进了环境考虑的产品和服务的产品和服务。为了提供社会,努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力。

西铁城晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对晶振,石英晶体谐振器的化学物质的管理强化等。地域社会环境保全活动及生物多样性保全活动的参加,环境関搭配等的信息积极的公开的事,与社会的交流的知识进一步加深协调进一步的协调。这个环境方针是根据文件等的全体职员以及共同工作的人们。按照这个环境方针,设定环境目的和目标,确实是落实,对其进行重新评估,努力持续改善。西铁城晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展.

原厂编码 品牌 无源晶振 型号 频率
CS325S24000000ABJT Citizen Crystal CRYSTAL 24.0000MHZ 18PF SMD CS325S 24MHz
CS325S25000000ABJT Citizen Crystal CRYSTAL 25.0000MHZ 18PF SMD CS325S 25MHz
CS325S27000000ABJT Citizen Crystal CRYSTAL 27.0000MHZ 18PF SMD CS325S 27MHz
CS325S16000000ABJT Citizen Crystal CRYSTAL 16.0000MHZ 18PF SMD CS325S 16MHz
CS325S28636300ABJT Citizen Crystal CRYSTAL 28.6363MHZ 18PF SMD CS325S 28.6363MHz
CS325S13560000ABJT Citizen Crystal CRYSTAL 13.5600MHZ 18PF SMD CS325S 13.56MHz
CS325S18432000ABJT Citizen Crystal CRYSTAL 18.4320MHZ 18PF SMD CS325S 18.432MHz
CS325S13000000ABJT Citizen Crystal CRYSTAL 13.0000MHZ 18PF SMD CS325S 13MHz
CS325S27000000EEQT Citizen Crystal CRYSTAL 27.0000MHZ 10PF SMD CS325S 27MHz
CS325S33333300ABJT Citizen Crystal CRYSTAL 33.3333MHZ 18PF SMD CS325S 33.3333MHz
CS325S20500000ABJT Citizen Crystal CRYSTAL 20.5000MHZ 18PF SMD CS325S 20.5MHz
CS325S19200000EEQT Citizen Crystal CRYSTAL 19.2000MHZ 10PF SMD CS325S 19.2MHz
CS325S32000000ABJT Citizen Crystal CRYSTAL 32.0000MHZ 18PF SMD CS325S 32MHz
CS325S18432000ABIT Citizen Crystal CRYSTAL 18.4320MHZ 16PF SMD CS325S 18.432MHz
CS325S26000000ABJT Citizen Crystal CRYSTAL 26.0000MHZ 18PF SMD CS325S 26MHz
CS325S26650000ABJT Citizen Crystal CRYSTAL 26.6500MHZ 18PF SMD CS325S 26.65MHz
CS325S14318180ABJT Citizen Crystal CRYSTAL 14.31818MHZ 18PF SMD CS325S 14.31818MHz
CS325S40000000ABJT Citizen Crystal CRYSTAL 40.0000MHZ 18PF SMD CS325S 40MHz
CS325S26000000EEQT Citizen Crystal CRYSTAL 26.0000MHZ 10PF SMD CS325S 26MHz
CS325S52000000ABJT Citizen Crystal CRYSTAL 52.0000MHZ 18PF SMD CS325S贴片晶振 52MHz
CS325S18937500ABJT Citizen Crystal CRYSTAL 18.9375MHZ 18PF SMD CS325S 18.9375MHz
CS325S19069928ABJT Citizen Crystal CRYSTAL 19.069928MHZ 18PF SMD CS325S 19.069928MHz
CS325S19200000ABJT Citizen Crystal CRYSTAL 19.2000MHZ 18PF SMD CS325S 19.2MHz
CS325S24500000ABJT Citizen Crystal CRYSTAL 24.5000MHZ 18PF SMD CS325S 24.5MHz
CS325S24975000ABJT Citizen Crystal CRYSTAL 24.9750MHZ 18PF SMD CS325S 24.975MHz
CS325S27120000ABJT Citizen Crystal CRYSTAL 27.1200MHZ 18PF SMD CS325S 27.12MHz
CS325S28636360ABJT Citizen Crystal CRYSTAL 28.63636MHZ 18PF SMD CS325S 28.63636MHz
CS325S29491200ABJT Citizen Crystal CRYSTAL 29.4912MHZ 18PF SMD CS325S 29.4912MHz
CS325S37050000ABJT Citizen Crystal CRYSTAL 37.0500MHZ 18PF SMD CS325S 37.05MHz
CS325S12000000ABJT Citizen Crystal CRYSTAL 12.0000MHZ 18PF SMD CS325S 12MHz
CS325S24576000ABJT Citizen Crystal CRYSTAL 24.5760MHZ 18PF SMD CS325S 24.576MHz
CS325S30000000ABJT Citizen Crystal CRYSTAL 30.0000MHZ 18PF SMD CS325S 30MHz
CS325S12000000AGQT Citizen Crystal CRYSTAL 12.0000MHZ 10PF SMD CS325S 12MHz
CS325S16000000AAKT Citizen Crystal CRYSTAL 16.0000MHZ 20PF SMD CS325S 16MHz
CS325S24000000EEQT Citizen Crystal CRYSTAL 24.0000MHZ 10PF SMD CS325S 24MHz
CS325S-52.000MEEQ-UT Citizen Crystal CRYSTAL 52.0000MHZ 10PF SMD CS325S 52MHz
CS325S-38.400MEEQ-UT Citizen Crystal CRYSTAL 38.4000MHZ 10PF SMD CS325S 38.4MHz
CS325S.3225
