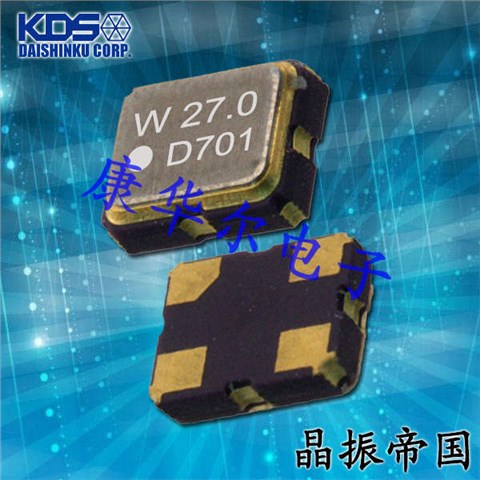

DSO321SW,大真空晶振,3225石英贴片,1XSE024000AW1,车载晶振

DSO321SW晶振是进口日本大真空晶振，3225尺寸，3225石英晶体振荡器,均是被公认最适合在汽车电子上的产品。1XSE024000AW1晶振符合 AEC-Q100 标准，为车载晶振，应用于WiLAN、WiMAX、智能电网、PLC、视频相关、车载多媒体设备。KDS晶振性能稳定、精度高、体积小，在恶劣环境也能正常工作，在普通石英晶体谐振器和振荡器中，可接受高频率和偏频率以及少数量的高精度宽温的制作。具有最适合于移动通信设备用途的高稳定的频率温度特性，为对应低电源电压的产品。

小体积贴片型有源晶振，在生产时需要在完全净化车间，在密封的机器设备中测良，封装等技术1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。

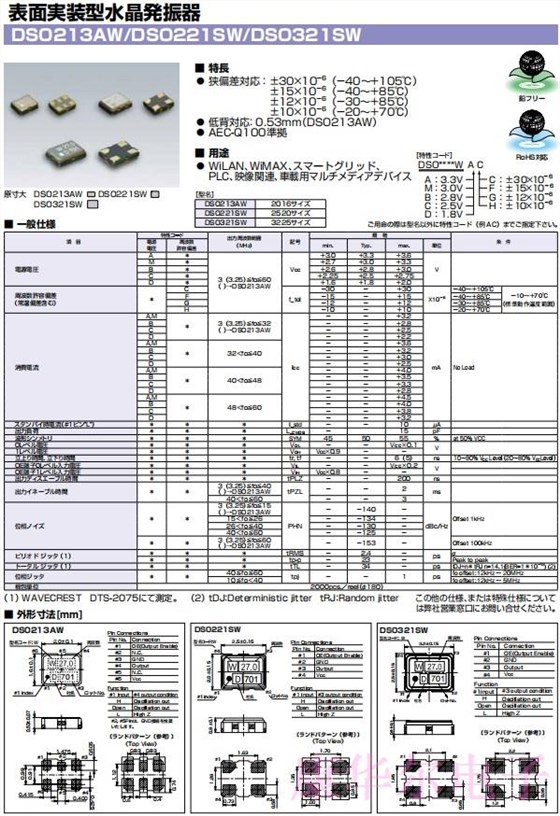

DSO321SW,大真空晶振,3225石英贴片,1XSE024000AW1,车载晶振

项目	符号	DSO321SW晶振	条件
输出频率范围	f0	3.25~60MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	1.8V ,2.5V,2.8V,3.0V,3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃to +125℃	裸存
工作温度	T_use	G: -10℃to +70℃	请联系我们查看更多资料http://www.seikocrystal.com
		H: -20℃to +70℃
		J: -40℃to +85℃
频率稳定度	f_tol	J: ±20 × 10-6
		L: ±50 × 10-6
		T: ±100 × 10-6
功耗	ICC	7 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
	VOL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	VIH	80% VCCMax.	ST终端
	VIL	20 % VCCMax.
上升/下降时间	tr / tf	4 ns Max.	20 % VCCto 80 % VCC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6/ year Max.	+25℃,初年度,第一年

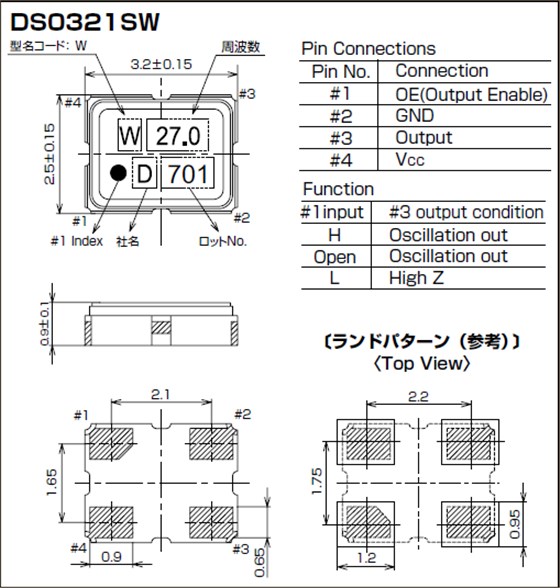

DSO321SW,大真空晶振,3225石英贴片,1XSE024000AW1,车载晶振

DSO321SW,大真空晶振,3225石英贴片,1XSE024000AW1,车载晶振

所有晶振产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 （比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
