温补晶振（TCXO）产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

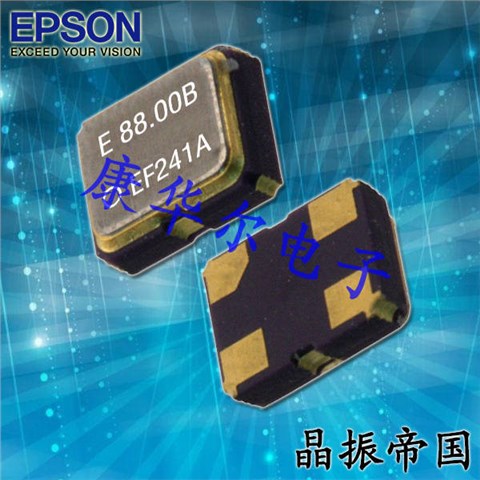

EPSON晶振,有源晶振,TG5032SFN晶振,EPSON爱普生公司成立于1942年5月，总部位于日本长野县诹访市，是数码映像领域的全球领先企业。日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件（苏州）有限公司】 爱普生拓优科梦（Epson Toyocom）是精工爱普生株式会社与爱普生（中国）有限公司共同投资成立的有限责任公司（外商合资）.目前注册资本2500万美金.现员工人数:2000人.主要从事压电石英晶体系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅。

温补晶振（TCXO）产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.VC-TCXO晶振,温补晶体振荡器,TG5032SFN晶振

项目	符号	TG5032SFN(Clipped sine wave)		条件
		VC-TCXO	TCXO
输出频率范围	f0	10 MHz ~ 40 MHz
		10, 12.8, 19.2, 20, 24.576, 25, 25.6, 26, 30.72, 38.4, 38.88, 40 MHz		标准频率
电源电压	VCC	C: 3.3 V ± 5 % (标准) (电源电压范围 : 2.375 V ~ 3.63 V)
储存温度范围	T_stg	-40°C ~ +90°C		裸存
工作温度范围	T_use	G: -40 °C ~ +85°C
a) 频率初期公差	f_tol	± 1.0 × 10-6Max.		在回流焊后, +25 °C
b) 频率温度特征	fo-TC	A: ± 0.1 × 10-6Max. / G: -40 °C ~ +85°C H: ± 0.25 × 10-6Max. / G: -40 °C ~ +85°C B: ± 0.28 × 10-6Max. / G: -40 °C ~ +85°C		频率 (fmax + fmin) / 2 基准
c) 频率负载变动特征	fo-Load	± 0.1 × 10-6Max.		Load ±10 %
d) 频率电源电压特征	fo-VCC	± 0.1 × 10-6Max.		Vcc± 5 %
e) 频率老化	f_age	± 0.5 × 10-6Max		+25°C , 第一年
		± 3.0 × 10-6Max.		+25°C , 20年
Holdover stability (温度固定)	-	± 0.01 × 10-6Max. (+25 °C , 24时间)		工作开始10日后基准
		± 0.04 × 10-6Max. (+25 °C , 24时间)		工作开始48时间后基准
Free-run accuracy	-	± 4.6 × 10-6Max.		这包括项目a), b), c), d), e)
功耗	ICC	5.0 mA Max.
输入电阻	Rin	100 kΩ Min.	-	VC- GND (DC)
频率控制范围	f_cont	± 5 × 10-6~ ± 10 ×10-6	-	D : VC= 1.5 V ± 1.0 V at VCC= 3.3V E : VC= 1.65 V ± 1.0 V at VCC= 3.3V
输出电压极	VPP	0.8 Min.		峰 - 峰值
振荡启动时间	t_str	5.0 ms Max.		在90 % VCC时，所需时间为0 秒
输出负载	Load	10 kΩ / 10 pF

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能会导致有源晶振引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近石英晶体振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致温补晶振无法产生振荡和/或非正常工作。VC-TCXO晶振,温补晶体振荡器,TG5032SFN晶振
