Anderson晶振,AE210晶振,210-22-5-2070-3R3-16M384000晶振

频率：9.600MHZ~45.000MHZ

尺寸：21.3*11.7mm

有源晶振需要电源，但不需要附加的电容。它内部含有起振器。通常接到CPU的一根引脚即可，有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路.有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压

订购热线：0755-27838351

Anderson晶振,AE210晶振,210-22-5-2070-3R3-16M384000晶振 温补晶振即温度补偿晶体振荡器（TCXO），本身具有温度补偿作用，是通过附加的温度补偿电路使由周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器，高低温度稳定性:频率精度0.5PPM~2.0PPM,常用频率:26M,33.6M,38.4M,40M.因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和无线通信等产品,符合RoHS/无铅.

Anderson Electronics安德森电子自1959年以来一直从事石英晶体和石英晶体振荡器制造商的业务.它是一家家族企业,总统(WilliamAnderson先生)是创始人的儿子.作为近50年来石英晶体制造商,安德森电子公司总部位于宾夕法尼亚州霍利迪斯堡的总部,在电信,变频控制,遥测,医疗,仪器仪表,航空电子和通信行业服务于全球市场.定制水晶需求以具有竞争力的价格设计和制造.由于能够在现场切割和搭接石英,快速交付是产品的标准部分.

安德森电子是您满足所有石英晶体需求的最佳来源.无论您需要晶体毛坯,精密晶体,传感器晶体,密封单元还是混合时钟振荡器,OCXO恒温晶振,TCXO温补晶振,VCXO压控晶振,声表面滤波器和时钟晶体振荡器，双旋转晶体(SC,IT,FC)还是低相位噪声单元,或需要更标准的频率控制设备,安德森电子都能可靠地提供高质量的晶体单元以满足您的要求.这与我们卓越的客户服务和交付能力相结合,可提供您所需要的和应有的资源.

除了为计算机市场生产晶体和振荡器外,我们还生产高可靠性晶体,滤光晶体和我们的新产品“高频基本晶体”.这一新流程使我们能够在基波上获得高达200,00MHz的频率.

安德森电子的核心产品包括:

晶体1Mhz至350Mhz(可提供倒置台面)-标准通孔,SMD封装,定制封装

晶体振荡器1Mhz至350Mhz-标准通孔,SMD封装,定制封装

压控晶振1Mhz至350Mhz-标准通孔,SMD封装,定制封装

温度补偿振荡器1Mhz至350Mhz-标准通孔,SMD封装,定制封装

晶体滤波器1Mhz至350Mhz(可提供倒置台面)-标准通孔,SMD封装,定制封装

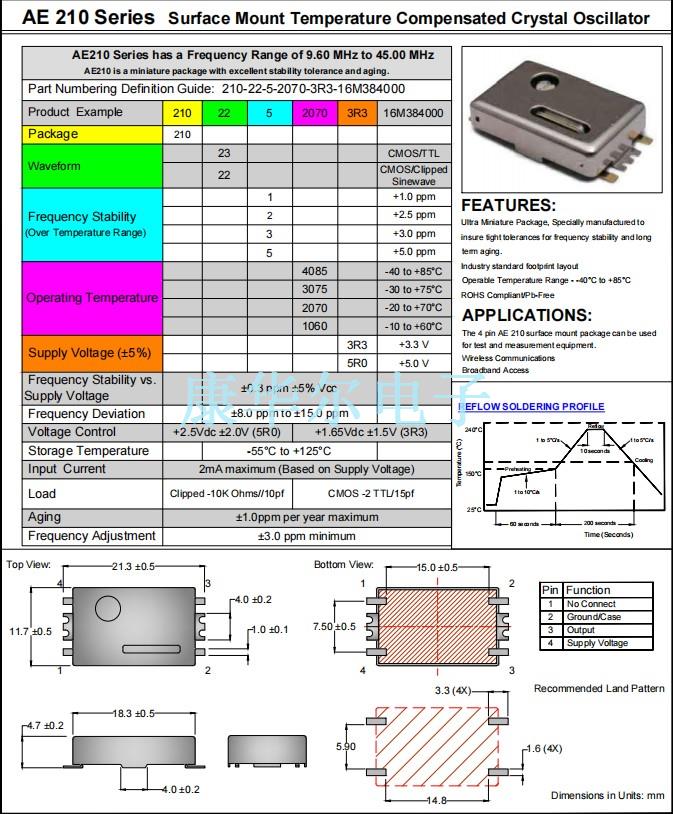

Part Numbering Definition Guide: 210-22-5-2070-3R3-16M384000
Product Example	210	22	5	2070	3R3	16M384000
Package	210
Waveform		23				CMOS/TTL
Waveform		22				CMOS/Clipped Sinewave
Frequency Stability (Over Temperature Range)			1			+1.0 ppm
			2			+2.5 ppm
			3			+3.0 ppm
			5			+5.0 ppm
Operating Temperature				4085		-40 to +85°C
				3075		-30 to +75°C
				2070		-20 to +70°C
				1060		-10 to +60°C
Supply Voltage (±5%)					3R3	+3.3 V
Supply Voltage (±5%)					5R0	+5.0 V
Frequency Stability vs.		±0.3 ppm ±5% Vcc
Supply Voltage		±0.3 ppm ±5% Vcc
Frequency Deviation		±8.0 ppm to ±15.0 ppm
Voltage Control	+2.5Vdc ±2.0V (5R0)			+1.65Vdc ±1.5V (3R3)
Storage Temperature		-55°C to +125°C
Input Current	2mA maximum (Based on Supply Voltage)
Load	Clipped -10K Ohms//10pf			CMOS -2 TTL/15pf
Aging	±1.0ppm per year maximum
Frequency Adjustment	±3.0 ppm minimum

Anderson晶振,AE210晶振,210-22-5-2070-3R3-16M384000晶振

自动安装时的冲击：
石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷晶振和SON产品 (陶瓷包装是指贴片晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
