Anderson晶振,AE305晶振,时钟晶体振荡器

频率：500.000KHZ~155.520MHZ

尺寸：13.2*5.5mm

插件石英环保晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27838351

Anderson晶振,AE305晶振,时钟晶体振荡器 插件晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形石英晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求

Anderson Electronics安德森电子自1959年以来一直从事石英晶体和石英晶体振荡器制造商的业务.它是一家家族企业,总统(WilliamAnderson先生)是创始人的儿子.作为近50年来石英晶体制造商,安德森电子公司总部位于宾夕法尼亚州霍利迪斯堡的总部,在电信,变频控制,遥测,医疗,仪器仪表,航空电子和通信行业服务于全球市场.定制水晶需求以具有竞争力的价格设计和制造.由于能够在现场切割和搭接石英,快速交付是产品的标准部分.

安德森电子是您满足所有石英晶体需求的最佳来源.无论您需要晶体毛坯,精密晶体,传感器晶体,密封单元还是混合时钟振荡器,OCXO恒温晶振,TCXO温补晶振,VCXO压控晶振,声表面滤波器和时钟晶体振荡器，双旋转晶体(SC,IT,FC)还是低相位噪声单元,或需要更标准的频率控制设备,安德森电子都能可靠地提供高质量的晶体单元以满足您的要求.这与我们卓越的客户服务和交付能力相结合,可提供您所需要的和应有的资源.

除了为计算机市场生产晶体和振荡器外,我们还生产高可靠性晶体,滤光晶体和我们的新产品“高频基本晶体”.这一新流程使我们能够在基波上获得高达200,00MHz的频率.

安德森电子的核心产品包括:

晶体1Mhz至350Mhz(可提供倒置台面)-标准通孔,SMD封装,定制封装

晶体振荡器1Mhz至350Mhz-标准通孔,SMD封装,定制封装

压控晶振1Mhz至350Mhz-标准通孔,SMD封装,定制封装

温度补偿振荡器1Mhz至350Mhz-标准通孔,SMD封装,定制封装

晶体滤波器1Mhz至350Mhz(可提供倒置台面)-标准通孔,SMD封装,定制封装

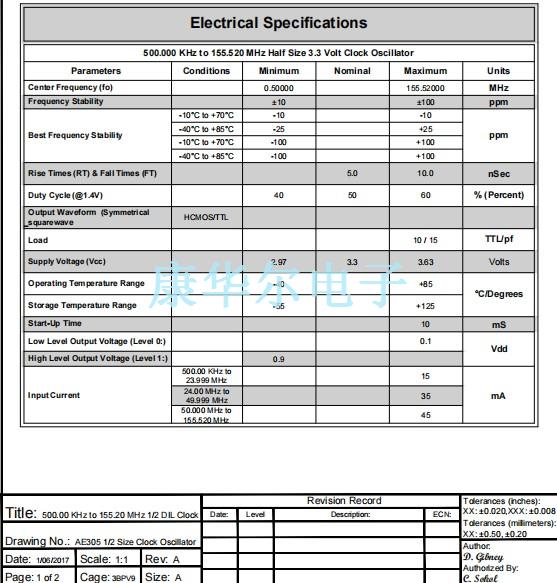

500.000 KHz to 155.520 MHz Half Size 3.3 Volt Clock Oscillator
Parameters	Conditions	Minimum	Nominal	Maximum	Units
Center Frequency (fo)		0.5		155.52	MHz
Frequency Stability		±10		±100	ppm
Best Frequency Stability	-10℃ to +70℃	-10		-10
	-40℃ to +85℃	-25		25	ppm
	-10℃ to +70℃	-100		100
	-40℃ to +85℃	-100		100
Rise Times (RT) & Fall Times (FT)			5	10	nSec
Duty Cycle (@1.4V)		40	50	60	% (Percent)
Output Waveform (Symmetrical _squarewave	HCMOS/TTL
Load				10/15	TTL/pf
Supply Voltage (Vcc)		2.97	3.3	3.63	Volts
Operating Temperature Range		-40		85	°C/Degrees
Storage Temperature Range		-55		125	°C/Degrees
Start-Up Time				10	mS
Low Level Output Voltage (Level 0:)				0.1	Vdd
High Level Output Voltage (Level 1:)		0.9			Vdd
Input Current	500.00KHz~23.999MHz			15
	24.00MHz~49.999MHz			35	mA
	50.000 MHz~155.520MHz			45

Anderson晶振,AE305晶振,时钟晶体振荡器

自动安装时的冲击：

石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷晶振和SON产品 (陶瓷包装是指贴片晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

AE305-1
