KVG为电信、导航、航空电子和1 MHz至200 MHz频率范围内的滤波器精确测量提供各种标准和定制专用滤波器。内部滤波器设计和晶体制造与HFF晶体等新技术相结合，为客户提供了最大的灵活性。

过滤器性能

大多数应用程序都需要对滤波器进行精确的规范。它们可以总结如下:

●尺寸

●滤过频率

●带宽、阻带衰减、纹波、群时延、互调等。

●工作温度范围

●终端

●稳定性

根据应用技术的不同，通常将过滤器分为五种主要类型:

●Monolith石英过滤器

●离散石英过滤器

●Linear Phase Filter 相位过滤器

●歧视性LC过滤器

Monolith石英过滤器

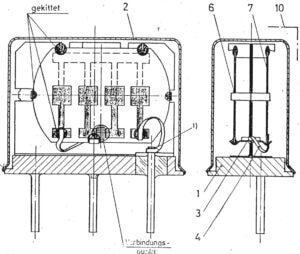

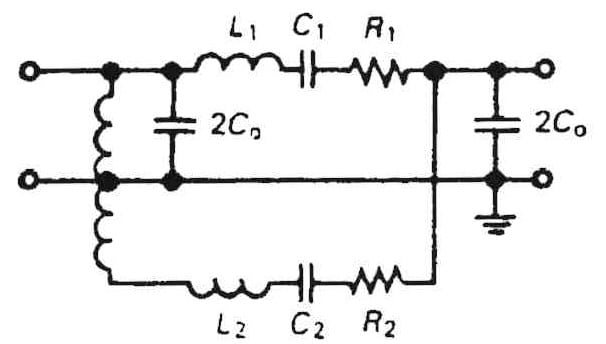

单片石英滤波器的特点是将多个电极对连接到同一石英盘(平板)。这些通过石英盘机械地连接在一起,从而产生额外的共振模式。在对称模式下,两个谐振器是相位振动的,而在非对称模式下,谐振器是相反的。

通过安装两个以上的电极对,还可以制造多极滤波器

离散石英过滤器

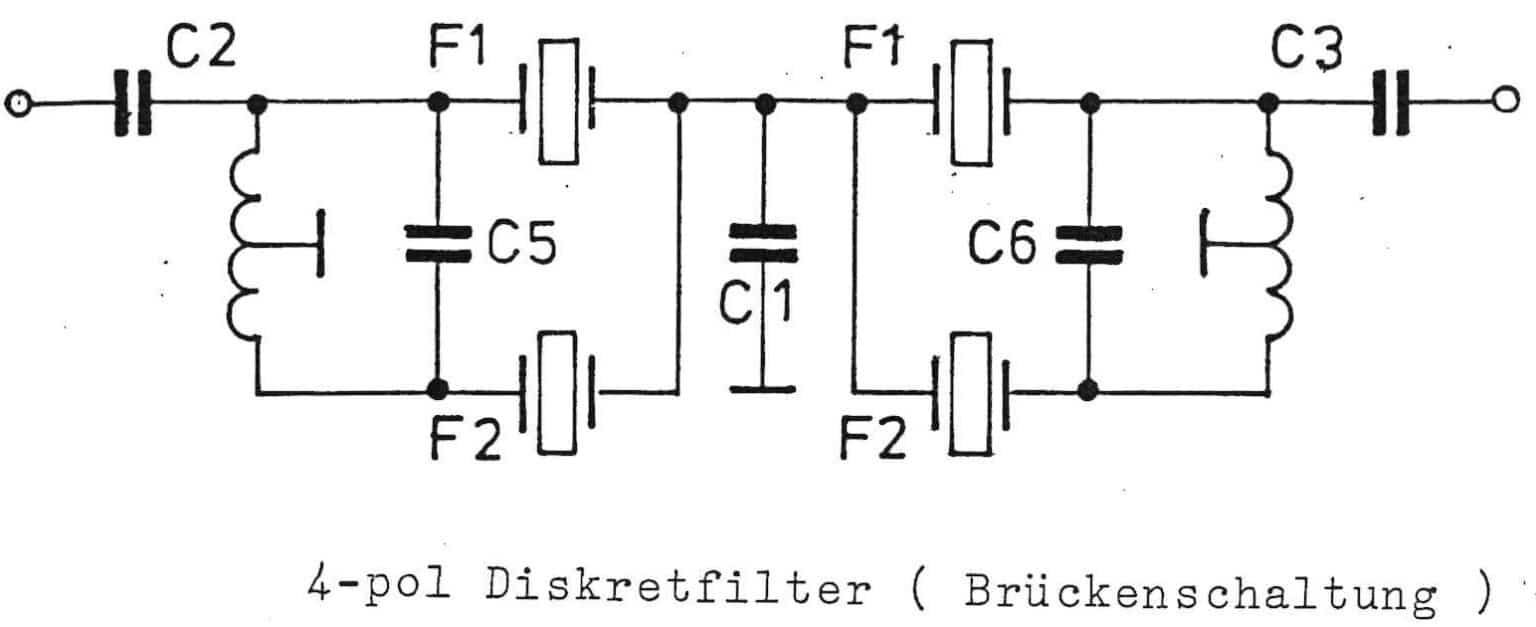

离散石英滤波器是离散构建的电气网络,由多个振动石英、电感和电容组成。

KVG 提供的石英滤波器主要是带通滤波器,具有切比雪夫特性(理论波动率 0.1 dB)。根据锁定区域中的选择和通道区域中的剩余亮度,可以选择Chebyscheff和Butterworth特征(理论剩余亮度为0 dB)。

Linear Phase Filter 相位过滤器

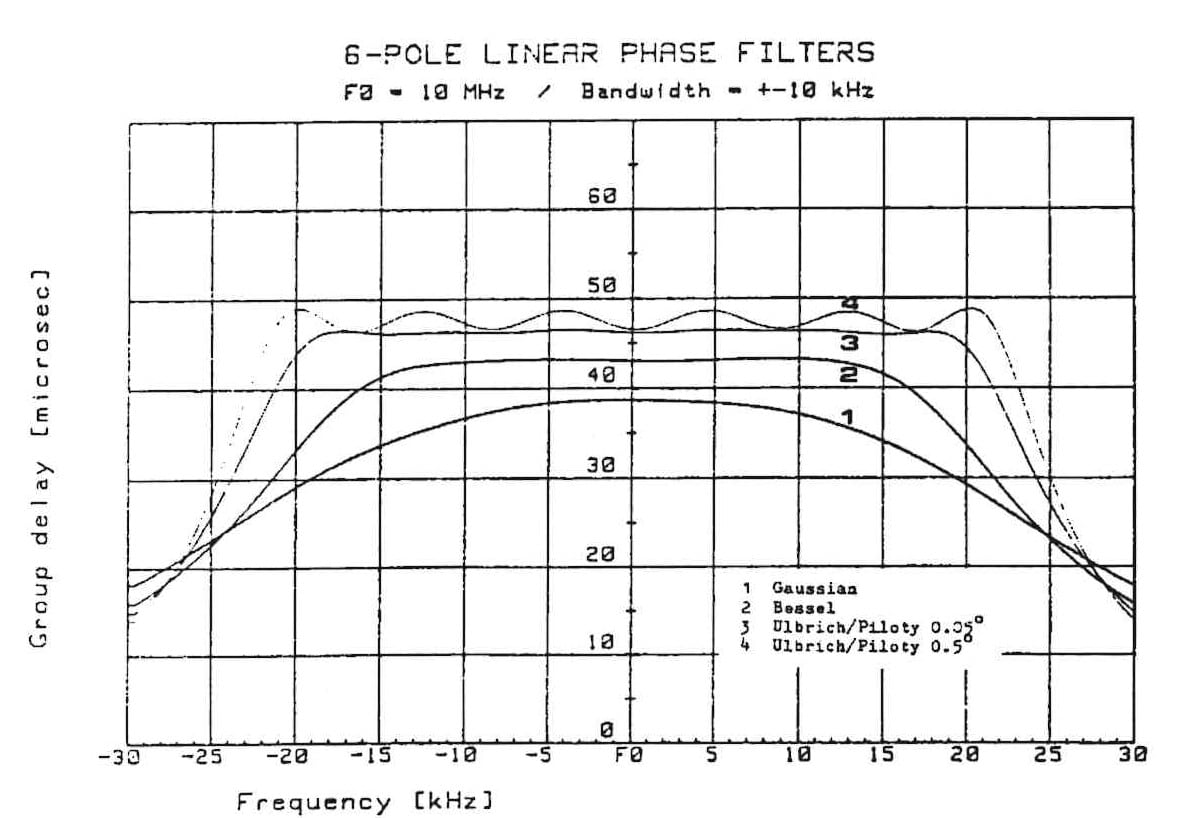

为了实现信号和脉冲的低失真传输,需要具有线性相位增益或低组运行时间失真的晶体滤波器。但是,这些线性相位滤波器(流体或桶特性)的选择很少。

线性相位滤波器和选择滤波器之间的各种传输功能(6 dB,高斯12 dB,EQR)可以实现更好的选择性,而不会显着改变通道范围内的组运行时间。

LC过滤器

LC滤波器是线圈和电容器的组合,而不是石英。这些过滤器提供更宽的通量范围,其形状因子几乎与石英过滤器相同。另一个优点是LC滤波器的干扰易感性较低。一个缺点是由于线圈和电容器特性的温度依赖性,LC滤波器的温度敏感性较高。

过滤器的电气参数

A. 插入减弱

为了测量插入损耗,测试适配器被短路,假想的阻抗被补偿到相应的中心频率。由此产生的阻尼值为相应的参考点0:当滤波器插入测试适配器时,插入阻尼是滤波器的最小阻尼值与参考点之间的差值。

B) 两个频率(f1,f2)之间的通行范围,其中衰减应等于或大于给定值。通行范围通常是指3dB或6dB的点。

c) 排放范围的波动性是排放范围内或排放范围内最大和最小阻尼之间的差值。

d) 指示剩余亮度的区域,KVG表示该区域为3 dB带宽的80%。

E) 锁定范围是相对衰减等于或大于指定值的频带。在图中,指定的阻尼值为 f3 和 f4;在许多情况下,还指示形状因子 (SF)。

SF=F4-F3F2-F1

f) 最终衰减是特定频率范围内的衰减与通过范围内的最小衰减之间的差值。

G)干扰频率是由石英引起的各种共振,与滤波器设计的正常石英频率不一致。

H) 组运行时间偏差是给定频率范围内组运行时间的最小值和最大值之间的差值。G=G,max-G,min

SAW过滤器

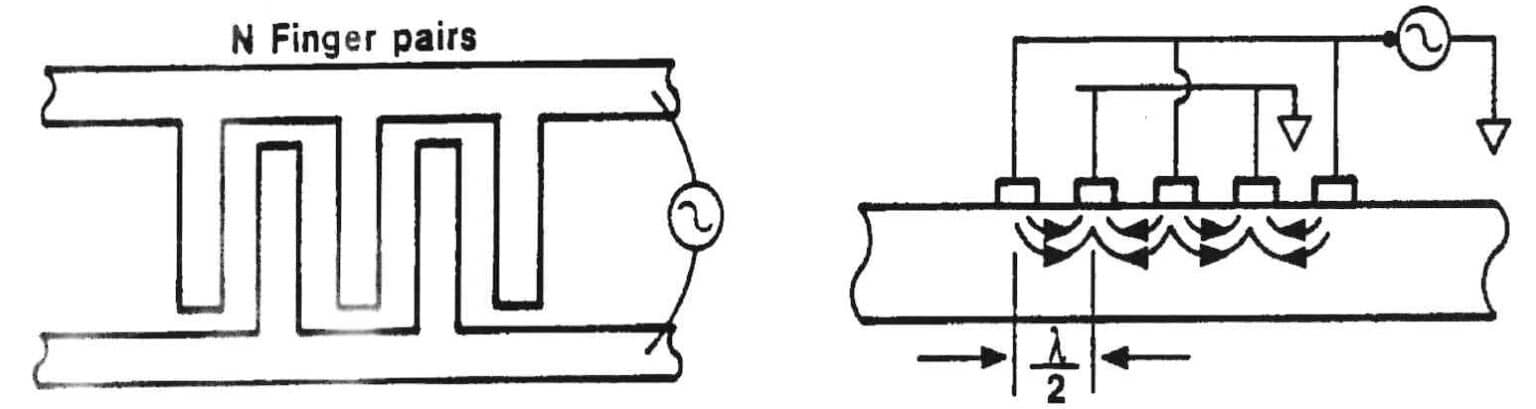

声表面滤波器(Surface acoustic wave, SAW)不同于石英滤波器,其体积波谐振器基于表面波元件。如果在金属手指的两端放置交换电压,则表面上的石英材料交替压缩和膨胀,声波在表面上传播。这种元素的传递函数对应于 sin(x)/x 函数。
