EMI 降低时序解决方案

返回列表 来源:精工富士 查看手机网址
扫一扫!EMI 降低时序解决方案扫一扫!
浏览:- 发布日期:2024-12-24 13:38:29【
分享到:
       EMI 是干扰电缆信号并降低信号完好性的电子噪音,EMI通常由电磁辐射发生源如马达和机器产生。电磁干扰是人们早就发现的电磁现象,它几乎和电磁效应的现象同时被发现。
       SiTime晶振的扩频振荡器可以确保您的产品一次性通过 EMI 合规性测试,而无需昂贵的重新测试、重新设计或使用机械屏蔽。

用于降低 EMI 的可编程性 – 降低高达 30 dBm

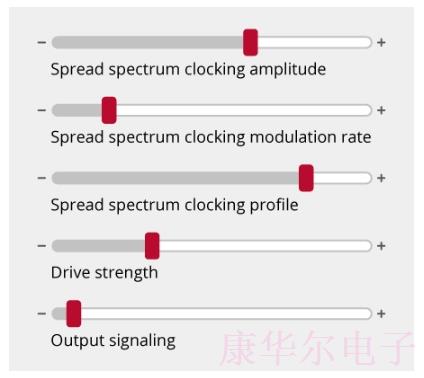

       SiTime 的扩频振荡器通过结合扩频类型、振幅、调制技术、输出电压摆幅和转换速率的可编程性,提供了最大的灵活性。
       这些解决方案解决了 EMI 问题,而不会影响石英晶体振荡器的性能。而且,它们通过确保排放合规性来加快创收时间,而无需昂贵的重新测试、有问题的重新设计或昂贵的重新包装。
借助各种可用功能 - 全部集成在一个小型设备中 - 设计人员可以快速轻松地实现排放合规性。

20241224135027


通过使用 SiTime可编程晶振 MEMS 时序解决方案,系统设计人员可以在不改变 PCB 布局或使用机械屏蔽的情况下实现辐射合规性。这些器件通过扩频时钟或使用 FlexEdge™ 功能,或两者的组合来降低 EMI。通过使用 SiTime 的 Time Machine II 编程器,设计人员可以在实验室中对 EMI 降低振荡器进行编程,并试验不同级别和的 EMI 降低技术,以实现 EMI 和系统性能的最佳平衡。

SiTime 的扩频振荡器

装置 点差类型和范围 调制类型 上升/下降时间
(Slew Rate)
输出类型 频率范围 封装(mm)
SiT9005 中心:最大
±2% 下降:最大 ±-4%
三角形,Hershey-Kiss 8 个选项,
0.25 至 40 ns
LVCMOS 1 至 141 MHz 2.0x1.6、2.5x2.0、3.2x2.5
Si9025
(AEC-Q100)
中心:最大
±2% 下降:最大 ±-4%
三角形、Hershey-Kiss、Random 8 个选项,
0.25 至 40 ns
LVCMOS 1 至 150 MHz 2.0x1.6、2.5x2.0、3.2x2.5
SiT99045
(MIL 测试)
中心:最大
±2% 下降:最大 ±-4%
三角形、Hershey-Kiss、Random 8 个选项,
0.25 至 40 ns
LVCMOS 1 至 150 MHz 2.0x1.6、2.5x2.0、3.2x2.5
SiT9003 中心:±0.5% mx
下:最大 ±-1%
三角形 4 个选项,
0.6 至 12.1 ns
LVCMOS 1 至 110 MHz 5.0x3.2、7.0x5.0
SiT9002 中心:最大
±2% 下降:最大 ±-4%
三角形 2 个摆动选项 微分 1 至 220 MHz 5.0x3.2、7.0x5.0
