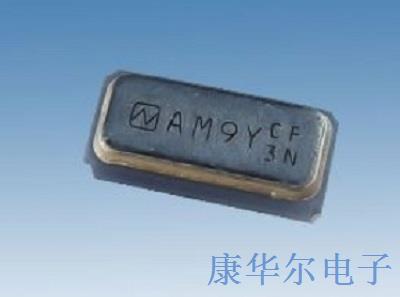

NDK旗下可应用于医疗器械的千赫系列谐振器NX3215SF
全球各地晶振生产厂家非常多,但是能够做大做强的相对比较少;现今晶振行业的大体格局是以日本晶振厂家唱主角,中国大陆和台湾地区次之,再就是美国的晶振厂家了.而NDK晶振公司就是日本较为出名的晶振制造商,NDK晶振公司又称日本电波株式会社,于1948年成立;自成立以来一直专注于频率控制元件的生产和研究,主要产品有有源晶振,石英谐振器,差分晶振,温补晶振,压控晶振等晶振产品;而这款型号为NX3215SF的千赫系列产品就是NDK旗下的一款石英谐振器产品.
通常情况,32.768K的3215贴片晶振都是应用于时钟类产品,给时钟模块提供时钟信号,但凡事没有绝对,该NX3215SF却不是应用于时钟产品上的,而是应用于医疗器械设备的.由此可见该产品的与众不同.
NX3215SF贴片晶振的特征点如下:
①小型、薄型、量轻的表面封装音叉型晶体谐振器.
②以对应高度管理医疗器械等级Ⅲ的工程设计来实现产品的高品质.
③具有优越的耐热性、耐环境性能,以此确保产品的高性赖性.
④满足无铅焊接的回流温度曲线要求.
该石英晶体的参数规格表如下:
Item
NX3215SF
Standard
Standard
Optional
Nominal Frequency (kHz)
32.768
32.768
Operating Temperature Range (°C)
−40 to +125
−40 to +125 *1
Storage Temperature Range (°C)
−40 to +125
−40 to +125 *1
Level of Drive (µW)
0.1 (Max. 0.5)
0.1 (Max. 0.5) *1
Frequency Tolerance (25 ±3 °C)
±20 × 10−6
±20 × 10−6
Turning Point (°C)
+25 ± 5
+25 ± 5
Temperature Coefficient (/°C2)
Max. −0.04 × 10−6
Max. −0.04 × 10−6
Load Capacitance
6.0
9.0
12.5
6.0 to 12.5
Equivalent Series Resistance (kΩ)
Max. 80
Max. 70 *1
Shunt Capacitance (pF)
Typ. 1.0 / Max.1.5
Typ. 1.0 / Max.1.5
Insulation Resistance (MΩ)
Min. 500
Min. 500
Specifications Number
STD-MUP-1
STD-MUP-2
STD-MUP-3
Refer to *2
如咨询采购本网站登载的标准规格品时,请告知”型名”,”频率”,和”规格料号”.
如需标准规格以外的规格时,请咨询我们,康华尔电子将竭诚为您服务,电话:0755-27838351
①如果您有任何其他的要求,我们都会给予研究对应.
②订货信息:泛波次数,基波/三次泛波,工作温度范围 ,频率偏差和负载电容.
例如:频率(32.768000kHz 小数点后6位),
S1:基波-工作温度范围(-40 to +85°C) -频率偏差(±20×10-6) -负载电容(9pF)
NX3215SF
32.768000kHz
S1-4085-20-9

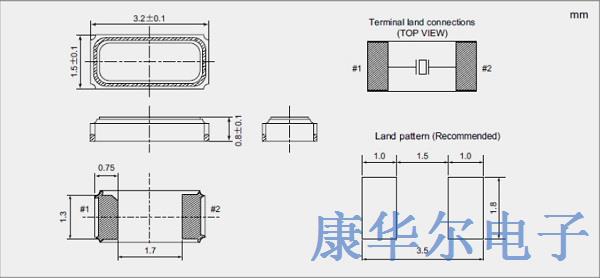

该32.768K晶振的外观尺寸图如下:
由此可见,NX3215SF虽然性能相较于石英晶体振荡器来说稍微逊色一些,但是在无源晶振中已经相当不错了;精度最高可达±20ppm,工作温度在-40~+125℃之间,小型,薄型的产品特性相当切合现代电子产品小型化,集成化,紧凑型的发展趋势.
