近年随着我国科技发展的高速.电子产品已发展的比比皆是,遍布每一个角落，电子元器件自然而然的成为了近年来的火热行业.晶振行业就是一个典型例子.不断的有新的晶振厂家崛起，想从中分一杯羹，也不断的在竞争当中，从以前的大体积7050mm,6035mm.3225mm等体积到现在超小超薄型晶体.以及以前的插件晶体到现在的贴片晶振.隔段时间就发步推出最小体积的贴片晶振。随着岁月的流逝,科技在不断发展,晶体的变化也从未停止.小尺寸超小超薄型贴片晶振已经成为如今的主打市场.

  贴片晶振的主要应用市场包括无线通信领域、便携数码领域和汽车电子，消费电子，医疗器械等领域,其中以手机和数码产品的用量最大.现如今全球小体积贴片晶振市场目前供应异常激烈.各生产晶振厂家的竞争也是很激烈，不断的向市场推出史上最小型晶振。体积的变小也使产品带来更高的稳定性和可靠性能，频率覆盖范围宽等特点。

  有源晶振（OCS晶振）起振需借助外部供应，起振后可驱动CMOS集成电路，低电压电压型的石英晶体振荡器，从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计 ,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,无线基站等高端数码领域,符合RoHS/无铅.

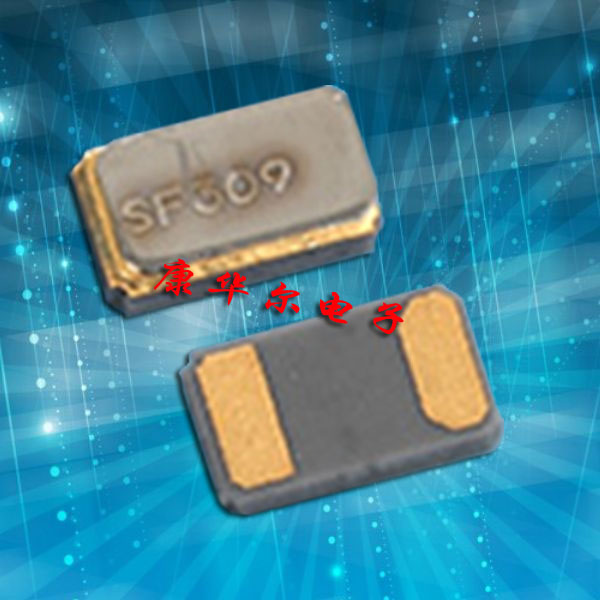

  无源贴片晶振是表贴式的石英晶体，它是一种无突出引脚的的晶体振荡器,能提供高精度振荡，因其形状似贴片于是被称作贴片晶振，晶振是各电路的“心跳”发生器，如同人的“心跳”出乱则会生病。电路晶振异常，则会使电路工作异常。代换精度高的晶振的频率要与原晶振一致，甚至连后缀字母都要一模一样，以免使电路工作缭乱。

  SMD晶振日渐变小，发展体积变化由:8045、7050、6035、5032、4015、3215、2520、2016、1612、1610，体积的变小具备更到的稳定性和可靠型等特点，更为我们未来的科技奠定了坚实的基础，做出了巨大的贡献，逐渐往小型高端化方面发展，被越来越多的智能产品以及高科技企业所选用.而日本精工晶振也在不断的突破最小体积封装尺寸晶振，以及日本精工富士晶体，

  自改革开放后，我国一直注重在科技方面的发展，随着社会不断的进步，科技发展到如今的日新月异，每个产品与产品之间息息相关，带动着彼此的经济发展，就像现在科技的发展，带动电子产品，而电子产品带动电子元器件一样的道理。康华尔为专业精工晶振，富士晶振授权代理商
