Bomar晶振,B1825-BABS3T6N-20.000000晶振,LVPECL贴片晶振

当前位置：首页 » 欧美进口晶振 » Bomar晶振 » Bomar晶振,B1825-BABS3T6N-20.000000晶振,差分晶振

prevnext

Bomar晶振,B1825-BABS3T6N-20.000000晶振,差分晶振

频率：10.000MHZ~1500.000MHZ

尺寸：3.2*2.5mm

差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.

订购热线：0755-27838351

Bomar晶振,B1825-BABS3T6N-20.000000晶振,差分晶振 小型贴片石英晶振主要采用了，先进的晶片的抛光工艺技术，是晶体行业中石英晶片研磨技术中表面处理的最高技术，最终使晶片表面更光洁，平行度及平面度更好，大大的降低谐振电阻，使精度得到了很大的提升。改变了传统的生产工艺，使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。
Bomar晶振公司成立于1963年,是一家为商业和双向无线电行业提供石英晶体的制造商.为了满足严格的FCC规范,业务性质要求在宽频率范围内具有严格的公差和高稳定性晶体.快速生产的需求对我们不断增长的客户群非常重要.我们的许多客户都是当地,州和联邦警察和监督机构.Bomar很快成为这个市场的领先供应商,但在产品质量,快速周转时间和无与伦比的客户服务方面始终得到认可.

1988年,博马尔开始建立OEM客户群.来自电信,计算机,医疗,安全,商业和工业市场的客户不仅开始使用晶体,还开始使用时钟晶体振荡器,石英晶体振荡器，VCXO压控晶振，TCXO温补晶振，石英晶体谐振器等.为了满足产品要求的这一变化,我们重新设计了我们的制造工艺,并增加了新的制造设备,以更小的封装生产晶体和振荡器,具有更高的频率,低相位噪声和低抖动.随着这些变化和最先进的测试设备的增加,Bomar的国内制造工厂继续为频率控制产品提供与1963年相同的快速周转,高可靠性,紧密公差和稳定性.

在90年代初的强劲增长期间,Bomar与少数精选的亚洲工厂建立了紧密的合作关系,以生产符合Bomar规格的产品.这些关系是在Bomar对其流程和产品进行认证后才建立的.今天,Bomar拥有大量晶体,时钟晶体振荡器,石英晶体振荡器，VCXO压控晶振和TCXO温补晶振,无源晶振的低成本资源,延续了我们50年来致力于提供高性能频率控制解决方案的承诺,这些解决方案在价格,质量和客户支持方面达到或超过客户的期望.

晶体(XTAL)-正确切割和安装石英晶体成为高质量的定时装置,通过向晶体附近或晶体上的电极施加电压,可以使其在电场中弯曲.这种性质称为压电性.当场被移除时,石英将在其返回其先前形状时产生电场,这可以产生电压.石英晶体的行为类似于由电感器,电容器和电阻器组成的电路,具有精确的谐振频率.

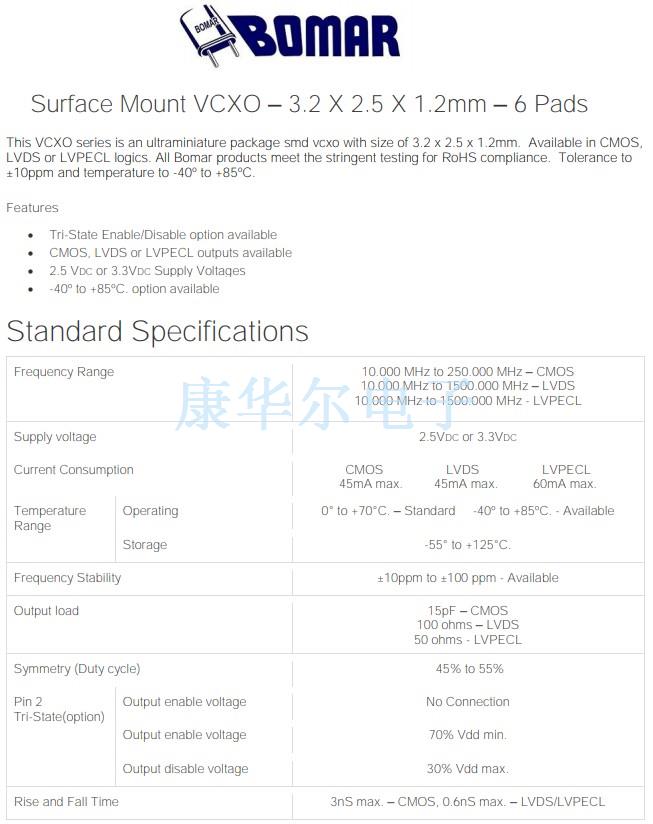

Frequency Range		10 - 250 MHz - CMOS
		10 - 1500 MHz - LVDS
		10 - 1500 MHz - LVPECL
Supply Voltage		2.5Vdc or 3.3Vdc
Current Consumption		45mA max. - CMOS
		45mA max. - LVDS
		60mA max. - LVPECL
Temperature Range	Operating	0℃ to +70°C. - Standard
		-40℃ to +85°C. - Optional
	Storage	-55℃ to +125°C.
Frequency Stability		±10ppm to ±100ppm
Pull Range		±50ppm to ±100ppm min.
Control Voltage		(2.5V) 1.25V±1.25V
		(3.3) 1.65V±1.65V
Output Load		15pF - CMOS
		100 ohms - LVDS
		50 ohms - LVPECL
Symmetry (Duty Cycle)		45% to 55%
Output rise and fall time (tr/tf)		CMOS - 3nS max.,LVDS & LVPECL-0.6nS max.
Pin 2 Tri-State	Output enable voltage	No connection
(option)	Output enable voltage	70% Vdd min.
	Output disable voltage	30% Vdd max.
Start up time		3mS max
Aging		±3ppm/1st year max.
Phase Jitter RMS (12 KHz ~ 20MHz)		1.5pS max.

Bomar晶振,B1825-BABS3T6N-20.000000晶振,差分晶振

自动安装时的冲击：
石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷晶振和SON产品 (陶瓷包装是指贴片晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
