Crystek晶振,CCO-014S晶振,CCO-014TXYH-25-49.152晶振

频率:1.544MHz~156.250MHz

尺寸:13.21*13.21mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

Crystek晶振,CCO-014S晶振,CCO-014TXYH-25-49.152晶振

  小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品

 Crystek晶振1958成立以来射频微波和频率控制行业的高性能技术全球领导者。Crystek公司广泛的产品包括多种终端市场,包括无线,微波无线电,电信,工业,企业,航空航天和政府部门。Crystek公司是一家通过ISO90012008认证的企业,总部位于佛罗里达州迈尔斯堡。自成立以来一直提供频率产品,包括石英晶体石英晶体振荡器XO(时钟晶体振荡器),TCXO(温补晶体振荡器),VCO(压控振荡器)和VCXO压控晶体振荡器)。Crystek经营两个专门用于频率控制的部门。Crystek晶体致力于开发和制造使用石英谐振器的频率产品。Crystek Microwave为微波行业开发频率控制和支持产品。其他产品包括:PLL(锁相环)合成器,RedBox VCORF同轴电缆组件,射频电缆连接器,批量射频同轴电缆,RF功率检测器,滤波器,衰减器,直流模块,无源倍增器,RFPRO(袖珍参考振荡器),基于SAW的时钟振荡器和VCSO以及功率调节器。

Crystek晶振集团与各部门建立有效的合作体系,为客户提供快速高质量的产品和服务,并与客户一起发展.为了向客户提供顶级的石英晶体,石英晶体振荡器贴片晶振,有源晶振,温补晶振,压控晶振等产品,确保了石英晶振,贴片晶振,无源石英晶体等产品的质量控制过程,通过实施基础设施,通过各种商业地点的计算机网络,以及质量控制系统(ISO 9001)认证,实现了完美的通信领域产品.

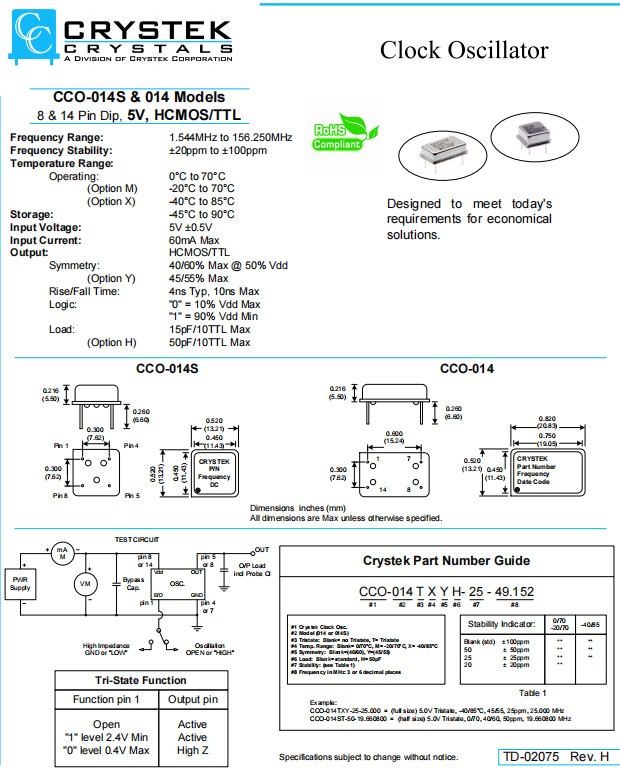

Frequency Range: 1.544MHz to 156.250MHz
Frequency Stability: ±20ppm to ±100ppm
Temperature Range:
Operating: 0°C to 70°C
(Option M) -20°C to 70°C
(Option X) -40°C to 85°C
Storage: -45°C to 90°C
Input Voltage: 5V ±0.5V
Input Current: 60mA Max
Output: HCMOS/TTL
Symmetry: 40/60% Max @ 50% Vdd
(Option Y) 45/55% Max
Rise/Fall Time: 4ns Typ, 10ns Max
Logic: "0" = 10% Vdd Max
"1" = 90% Vdd Min
Load: 15pF/10TTL Max
(Option H) 50pF/10TTL Max

3

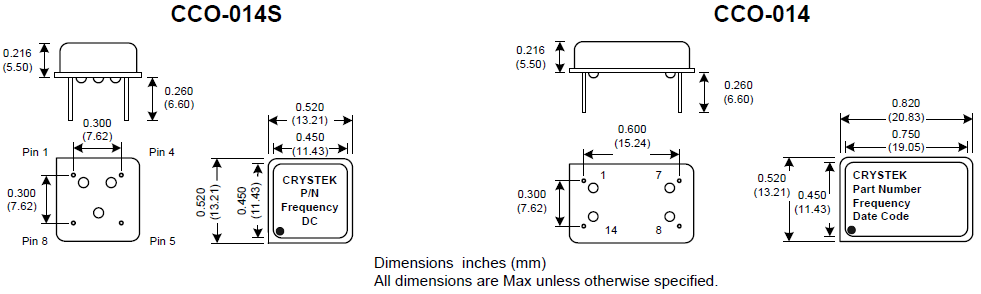

CCO-014,014S 13.21_13.21mm 20.83_13.21mm XO

4Crystek晶振,CCO-014S晶振,CCO-014TXYH-25-49.152晶振

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.

抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

耐焊性:

将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源SMD晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

CCO-014,014S -1

5

  Crystek晶振,CCO-014S晶振,CCO-014TXYH-25-49.152晶振

  CRYSTEK集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

  CRYSTEK晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
  CRYSTEK晶振集团将确保其无铅环保振荡器产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.
