Fortiming晶振,XO75LVDS晶振,XO75LVDS-155M520-B50A1晶振

频率：80MHz~320MHz

尺寸：7.0*5.0mm

差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.

订购热线：0755-27838351

Fortiming晶振,XO75LVDS晶振,XO75LVDS-155M520-B50A1晶振 小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

Fortiming晶振公司致力于为客户提供全面的优质石英晶体,石英晶体振荡器,温补晶振,压控晶振,有源晶振,无源晶振,32.768K晶振等频率控制产品系列,并为我们的网站访客提供频率控制市场的最新信息.我们的目标是通过为客户,员工和供应商提供无与伦比的客户服务和坚定不移的长期承诺来稳步发展.

Fortiming晶振公司提供最先进的高质量产品,工程支持和有竞争力的价格.我们的石英频率控制器件系列包括晶体,时钟晶体振荡器,TCXO温补晶体振荡器,OCXO恒温晶体振荡器,VCXO压控晶振和声表面滤波器.这些器件采用多种引线和SMD设计.我们致力于为您提供最好的服务,这是我们知道的最佳方式,可以赢得您的信任并建立持久的关系.

石英晶体频率标准的发展历程可以追溯到1946年至1996年的50年.本文强调了推动取得显着进步的潜在技术变革和创新,同时牢记已有的大量信息的贡献.在这个时期的开始.它概述了从早期真空管日到使用晶体管,LSI和混合结构实施的恒温晶体频率标准的进展.还介绍了TCXO温补晶振开发的进展,包括模拟热敏电阻温度补偿,数字补偿,使用微型计算机的技术和自感振荡器.

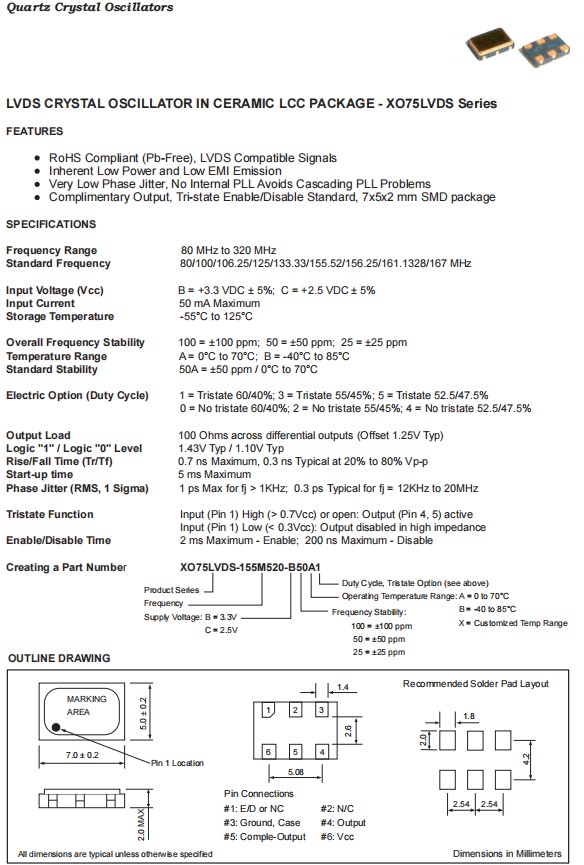

Frequency Range	80 MHz to 320 MHz
Standard Frequency	80/100/106.25/125/133.33/155.52/156.25/161.1328/167 MHz
Input Voltage (Vcc)	B = +3.3 VDC ± 5%; C = +2.5 VDC ± 5%
Input Current	50 mA Maximum
Storage Temperature	-55°C to 125°C
Overall Frequency Stability	100 = ±100 ppm; 50 = ±50 ppm; 25 = ±25 ppm
Temperature Range	A = 0°C to 70°C; B = -40°C to 85°C
Standard Stability	50A = ±50 ppm / 0°C to 70°C
Electric Option (Duty Cycle)	1 = Tristate 60/40%; 3 = Tristate 55/45%; 5 = Tristate 52.5/47.5%
Electric Option (Duty Cycle)	0 = No tristate 60/40%; 2 = No tristate 55/45%; 4 = No tristate 52.5/47.5%
Output Load	100 Ohms across differential outputs (Offset 1.25V Typ)
Logic "1" / Logic "0" Level	1.43V Typ / 1.10V Typ
Rise/Fall Time (Tr/Tf)	0.7 ns Maximum, 0.3 ns Typical at 20% to 80% Vp-p
Start-up time	5 ms Maximum
Phase Jitter (RMS, 1 Sigma)	1 ps Max for fj > 1KHz; 0.3 ps Typical for fj = 12KHz to 20MHz
Tristate Function	Input (Pin 1) High (> 0.7Vcc) or open: Output (Pin 4, 5) active
Tristate Function	Input (Pin 1) Low (< 0.3Vcc): Output disabled in high impedance
Enable/Disable Time	2 ms Maximum - Enable; 200 ns Maximum - Disable

Fortiming晶振,XO75LVDS晶振,XO75LVDS-155M520-B50A1晶振

自动安装时的冲击：
石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英贴片晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷晶振和SON产品 (陶瓷包装是指贴片晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
