IQD晶振,CX16VTF晶振,32.768K钟表晶振

频率：32.768KHZ

尺寸：2.0*1.2mm

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

订购热线：0755-27838351

IQD晶振,CX16VTF晶振,32.768K钟表晶振

IQD伊克德晶振集团1973年在英国成立,开始石英水晶事业,主要生产石英晶振,无源晶体,贴片晶振,石英晶体振荡器,TXCO温补晶振,VCXO压控晶振,VC-TCXO振荡器等频率元件.

1979年被收购的雷扩散水晶工厂,主要以生产石英晶体谐振器,有源晶振,石英晶体,贴片晶振,压控晶体振荡器为主,产品广泛用于智能家居,无线通讯,GPS导航,北斗卫星导航等领域.

IQD伊克德晶振集团有超过40年的生产频率元件产品经验,在频率控制市场上,IQD是公认的市场领导者.拥有60多个国家的活跃客户,伊克德提供了最全面的晶振晶体频率范围,从低成本的商业级产品到高可靠性工业、汽车和军事等级的应用,包括:晶振,石英贴片晶振,水晶振荡子,晶体振荡器,压控温补晶振,石英晶体谐振器等.

我们采取合作的方式与我们的客户合作.我们有经验的多语种销售、应用支持和工程团队,引导客户从设计阶段到全面生产.伊克德的产品由世界各地的航空、汽车、通信、计算机、消费者、工业、医疗和军工等行业的领先制造商所指定.我们与几个主要的集成电路设计师一起工作,并获得了各种各样的参考设计.

石英晶体谐振器,石英晶振被广泛应用于需要定时装置的各种电子应用中.石英晶体的质量对石英晶体的性能至关重要,而石英的高Q系数则意味着可以实现紧密的性能,这是确保微处理器在客户设计中正确工作的关键.IQD是一家石英晶体(XTAL),贴片晶振,有源晶振,恒温晶体振荡器,压电水晶制造商,已有40多年的历史,并提供了表贴式焊接以及插件焊接的石英晶体,石英晶体谐振器,具有广泛的频率选用范围,满足几乎所有的产品应用.

IQD伊克德晶振集团所生产的频率元件类型包括石英晶振,晶体谐振器,压控晶振,有源贴片晶振,TXCO温补晶振,水晶振荡子等.从民用级石英晶振到工业级石英贴片晶振,广泛应用于工业机械设备,医学机械,军事应用的高性能石英晶体,贴片晶振,石英晶体振荡器.在产品中使用具有耐冲击性强,抗振性强等特点.在产品中所使用的范围高达-55到200℃,并且具有超小体积能够做到1.55 x 0.95毫米,晶体振荡器频率公差和温度稳定降至5ppm,频率从10kHz到250MHz的宽广范围选择,能够满足诸如低老化和低相位噪音等特殊要求的产品应用.

Frequency	32.768kHz
Frequency Tolerance	±100.00ppm
Tolerance Condition	@ 25℃
Ageing	±3ppm max in 1st year @ 25℃
Turnover Temperature (To):	25℃
Frequency Stability Coefficient (k):	-0.035ppm/°C²
Note:	Other Turnover Temperatures and tighter Frequency Tolerances are available - please contact an IQD Sales Office
Load Capacitance (CL)	9.0pF
Shunt Capacitance (C0)	1.2pF typ
Drive Level	0.5µW max
Motional Capacitance C1:	5fF typ
Quality Factor Q	13000 typ
Operating Temperature Ranges	-10 to 70°C -40 to 85°C -55 to 125°C

IQD晶振,CX16VTF晶振,32.768K钟表晶振

自动安装时的冲击：
石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英贴片晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷晶振和SON产品 (陶瓷包装是指贴片晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

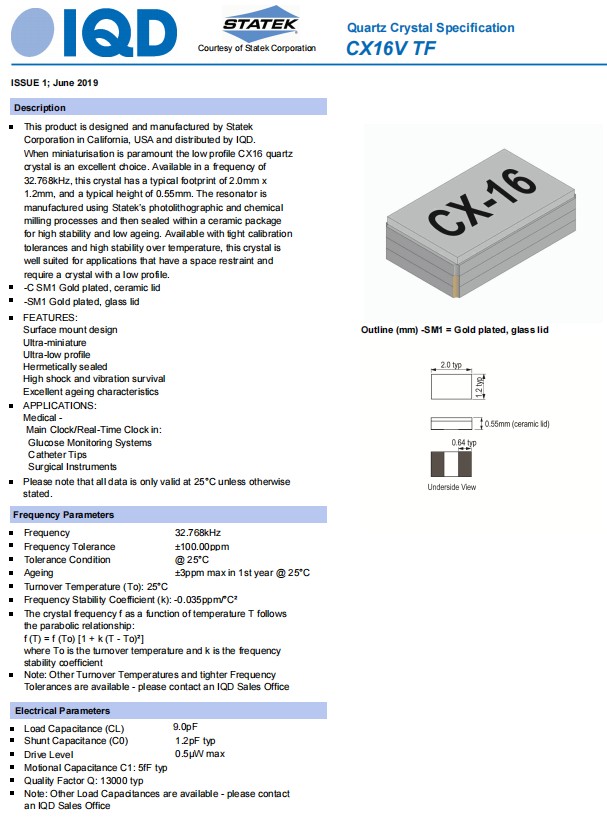

CX16VTF-1
