KVG晶振,V-9700M晶振,有源贴片晶振

频率：100MHz~700MHz

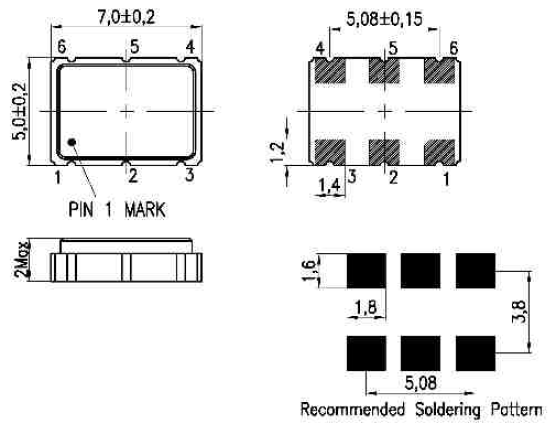

尺寸：7.0*5.0mm

差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.

订购热线：0755-27838351

KVG晶振,V-9700M晶振,有源贴片晶振

压控晶振（VCXO）是通过红外加控制电压使振荡效率可变或是可以调制的石英晶体振荡器，其振荡频率由晶体决定，可用控制电压在小范围内进行频率调整。VCXO 大多用于锁相技术、频率负反馈调制的目的。控制电压范围一般为0V至2V或0V至3V。VCXO的调谐范围为±100ppm至±200ppm。

KVG晶振集团成立于1946年。距离第二次世界大战后不久，KVG公司由物理学家库尔特·克林林创立。专注于频率控制产品，包括石英晶体振荡器，有源晶振,TCXO温补晶振，VCXO压控晶振，OCXO恒温晶振，滤波器和振荡器，无论是技术，工艺，生产流程，性能都是当今世界最先进的。
1996年，KVG由美国多佛公司接管，作为石英晶振和晶体振荡器的欧洲合作伙伴。1997年，石英陶瓷晶振被收购在斯托克多夫，这是世界着名的OCXO恒温晶振和高精密石英晶振。

KVG晶振量产的有源晶振应用范围非常广泛，如电信网络,ATM,SDH,SONET,移动系统,如GSM,CDMA,WCDMA,3G和UMTS以及电子计量.所有这些领域都需要高精度,可靠性和长使用寿命,以确保高系统可用性.石英晶体谐振器的有源元件是一个机械振动板（“晶体元件”）,由单晶石英切割而成,具有与晶轴的精确定向.晶体谐振器在高真空下用铝,银或金电极电镀,并用冷焊或电阻焊接工艺气密密封到合适的外壳中.元件的物理尺寸及其与轴的方向将特别决定共振频率,其初始精度,电性能和温度系数.

KVG贴片晶振技术有限公司推出全新的密封SMDOCXO,具有完整的Stratum3性能,甚至更好.例如,在最坏情况下,24小时内的总稳定性保证为±0.16ppm.

KVG的工程师使用非常小但高度精确的SC切割石英,开发出新的高稳定性OCXO,可显着扩展潜在的应用范围.产品主要应用于通讯网络，例如：ATM, SDH, SONET; 移动通讯系统,例如：GSM, CDMA, WCDMA, 3G and UMTS和电子测量技术.这些设备都需要高准确性,可靠性和较长的使用寿命,以确保系统的高适用性.

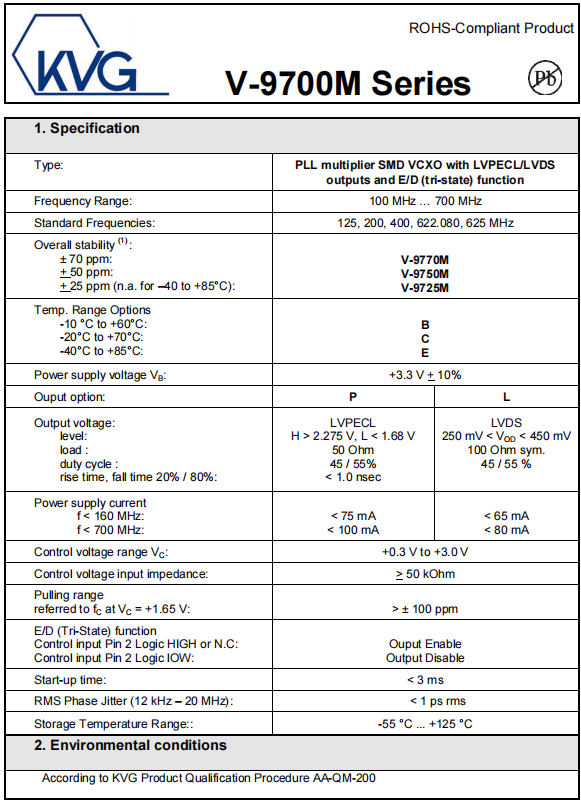

Type:	PLL multiplier SMD VCXO with LVPECL/LVDS outputs and E/D (tri-state) function
Frequency Range:	100 MHz . 700 MHz
Standard Frequencies:	125, 200, 400, 622.080, 625 MHz
Overall stability (1):
± 70 ppm:	V-9770M
+ 50 ppm:	V-9750M
+ 25 ppm (n.a. for –40 to +85°C):	V-9725M
Temp. Range Options
-10 °C to +60°C:	B
-20°C to +70°C:	C
-40°C to +85°C:	E
Power supply voltage VB:	+3.3 V + 10%
Ouput option:	P	L
Output voltage:	LVPECL	LVDS
level:	H > 2.275 V, L < 1.68 V	250 mV < VOD < 450 mV
load :	50 Ohm	100 Ohm sym.
duty cycle :	45 / 55%	45 / 55 %
rise time, fall time 20% / 80%:	< 1.0 nsec
Power supply current
f < 160 MHz:	< 75 mA	< 65 mA
f < 700 MHz:	< 100 mA	< 80 mA
Control voltage range VC:	+0.3 V to +3.0 V
Control voltage input impedance:	> 50 kOhm
Pulling range referred to fC at VC = +1.65 V:	> ± 100 ppm
E/D (Tri-State) function
Control input Pin 2 Logic HIGH or N.C:	Ouput Enable
Control input Pin 2 Logic lOW:	Output Disable
Start-up time:	< 3 ms
RMS Phase Jitter (12 kHz – 20 MHz):	< 1 ps rms
Storage Temperature Range::	-55 °C ~ +125 °C

KVG晶振,V-9700M晶振,有源贴片晶振

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.

抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英贴片晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

耐焊性：

将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

V-9700M -1
