NAKA晶振,CU500晶振,5032mm贴片晶振

频率：8MHZ～80MHz

尺寸：5.0*3.2mm

5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站

订购热线：0755-27838351

NAKA晶振,CU500晶振,5032mm贴片晶振

有源晶振需要电源，但不需要附加的电容。它内部含有起振器。通常接到CPU的一根引脚即可，有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路.有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压。

纳卡晶振公司成立于1979年，主要生产石英晶体,石英晶体振荡器,TCXO温补晶振，OCXO恒温晶振，VCXO压控晶振,无源晶振,石英贴片晶振,晶体谐振器等，是使用模拟电路技术，擅长定制规格的水晶设备制造厂。有强烈要求“低相位噪声、高频、高信赖性”的通信设备、广播设备、测量仪器、交通基础设施、医疗器械、防卫设备。另外，现在已经成为问题了，对生产中止，实现长期性的产品供应，以满足顾客未来的企业为目标。总部：总社,经营本部东京都千代田区九阶南4丁目2号11号.开发生产科（横滨工厂）。

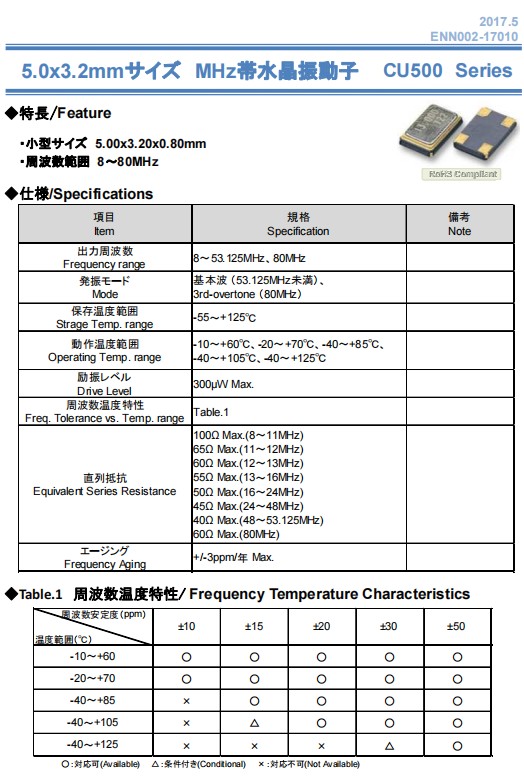

項目 Item	規格 Specification
出力周波数 Frequency range	8～53.125MHz、80MHz
発振モード Mode	基本波（53.125MHz未満）、 3rd-overtone （80MHz）
保存温度範囲 Strage Temp. range	-55～+125℃
動作温度範囲 Operating Temp. range	-10～+60℃、-20～+70℃、-40～+85℃、 -40～+105℃、-40～+125℃
励振レベル Drive Level	300µW Max.
周波数温度特性 Freq. Tolerance vs. Temp. range	Table.1
直列抵抗 Equivalent Series Resistance	100? Max.(8～11MHz) 65? Max.(11～12MHz) 60? Max.(12～13MHz) 55? Max.(13～16MHz) 50? Max.(16～24MHz) 45? Max.(24～48MHz) 40? Max.(48～53.125MHz) 60? Max.(80MHz)
エージング Frequency Aging	+/-3ppm/年 Max

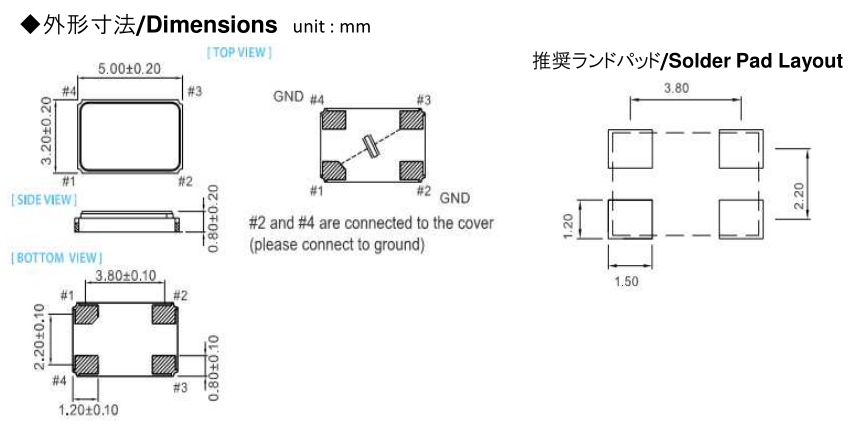

CU500_5032

NAKA晶振,CU500晶振,5032mm贴片晶振

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.

抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

耐焊性：

将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

CU500 -1
