NAKA晶振,PR250/PR300晶振,石英晶体振荡器

频率：1MHz～200MHz

尺寸：2.5*2.0mm

2520mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

订购热线：0755-27838351

NAKA晶振,PR250/PR300晶振,石英晶体振荡器

温补晶振（TCXO）产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5PPM~2.0PPM,工作温度范围: - 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

纳卡晶振公司成立于1979年，主要生产石英晶体,石英晶体振荡器,TCXO温补晶振，OCXO恒温晶振，VCXO压控晶振,无源晶振,石英贴片晶振,晶体谐振器等，是使用模拟电路技术，擅长定制规格的水晶设备制造厂。有强烈要求“低相位噪声、高频、高信赖性”的通信设备、广播设备、测量仪器、交通基础设施、医疗器械、防卫设备。另外，现在已经成为问题了，对生产中止，实现长期性的产品供应，以满足顾客未来的企业为目标。总部：总社,经营本部东京都千代田区九阶南4丁目2号11号.开发生产科（横滨工厂）。

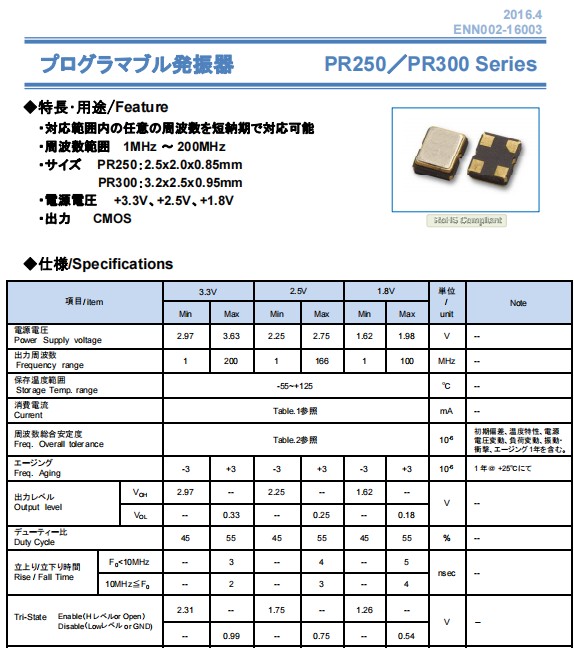

項目/ item			3.3V		2.5V		1.8V		単位
									/	Note
			Min	Max	Min	Max	Min	Max	unit
電源電圧			2.97	3.63	2.25	2.75	1.62	1.98	V	--
Power Supply voltage
出力周波数			1	200	1	166	1	100	MHz	--
Frequency range
保存温度範囲			-55~+125						℃	--
Storage Temp. range
消費電流			Table.1参照						mA	--
Current
周波数総合安定度										初期偏差、温度特性、電源
Freq. Overall tolerance			Table.2参照						10月6日	電圧変動、負荷変動、振動•衝撃、エージング1年を含む。
エージング			-3	3	-3	3	-3	3	10月6日	1 年＠ +25℃にて
Freq. Aging
		VOH	2.97	--	2.25	--	1.62	--
出力レベル									V	--
Output level		VOL	--	0.33	--	0.25	--	0.18
デューティー比			45	55	45	55	45	55	%	--
Duty Cycle
	F0<10MHz		--	3	--	4	--	5
立上り/立下り時間									nsec	--
Rise / Fall Time	10MHz≦F0		--	2	--	3	--	4
			2.31	--	1.75	--	1.26	--
Tri-State Enable（H レベルor Open）									V
Disable（Lowレベル or GND)			--	0.99	--	0.75	--	0.54		－

NAKA晶振,PR250/PR300晶振,石英晶体振荡器

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.

抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

耐焊性：

将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

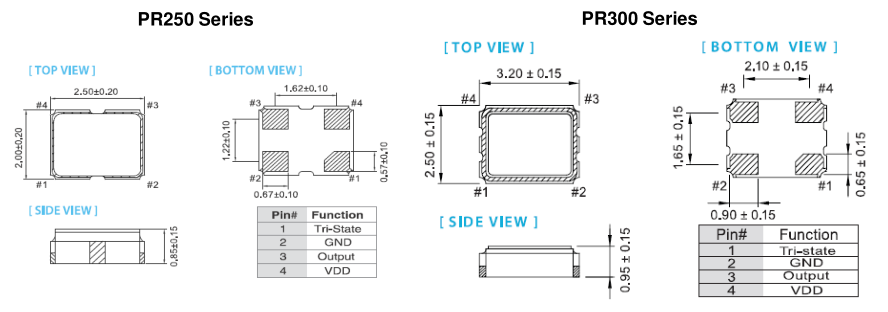

PR250，PR300
