NEL晶振,NFY晶振,NFY-26.000-AB12pF晶振

频率:12.000MHz~26.000MHz

尺寸:5.0*3.2*1.0mm

5032mm体积的贴片晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接,产品无铅对应,为无铅产品.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

NEL晶振,NFY晶振,NFY-26.000-AB12pF晶振  石英晶体谐振器是一种生活中随处可见的电子器件,诞生于20世纪20年代初,因具有较高的品质因数及良好的频率稳定性,被广泛应用于航天、通信、军事等工业领域。顾名思义,制造石英晶体谐振器的原材料就是石英,一种非常重要的压电材料。其主要特征是其原子或分子有规律排列,反映在宏观上是外形的对称性,在电场的作用下,晶体内部产生应力而形变,从而产生机械振动,获得特定的频率。

NEL Frequency Controls是开发和制造前沿频率控制产品的技术领导者。石英晶体,有源晶振,压控晶振,温补晶体振荡器,恒温晶体振荡器,石英晶体谐振器声表面滤波器等,客户选择NEL为需要具有挑战性能规格的石英晶体振荡器的应用提供最佳解决方案,例如超低相位噪声,超低功耗和超高频能力。NEL的研究和产品开发工作支持下一代客户应用程序,这些应用程序可以提高系统速度,带宽,分辨率,准确度和功耗方面的性能界限。我们的客户受益于我们广泛,低成本的产品,这反映了全球竞争力的频率控制解决方案。客户技术人员可以依靠NEL为其应用选择最佳频率控制解决方案提供全面的技术支持。

凭借在美国和菲律宾的最先进的制造地点,NEL Frequency Controls的制造模式提供了在全球范围内与其多样化产品组合竞争所需的灵活性。更高复杂度的频率控制解决方案在NEL的美国工厂生产,而更高产量,更低成本,更复杂的频率控制解决方案则在NEL菲律宾工厂生产。两个制造地点都在相同的TQM政策下运行,具有通用系统设计,流程和测试,以确保完整的产品完整性。NEL是一家通过ISO 9001-2008认证的公司,凭借其产品在高可靠性方面享有盛誉。

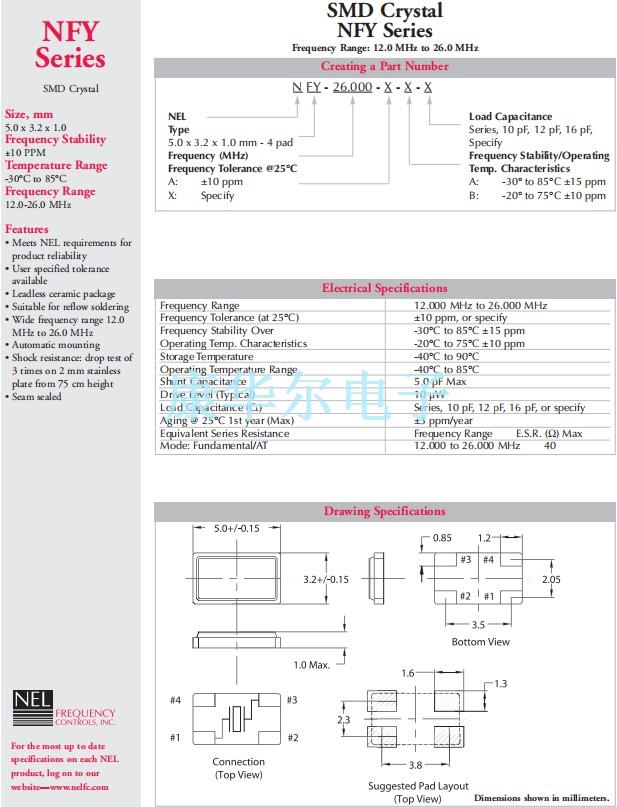

Frequency Range 12.000 MHz to 26.000 MHz
Frequency Tolerance (at 25°C) ±10 ppm, or specify
Frequency Stability Over  -30°C to 85°C ±15 ppm
Operating Temp. Characteristics  -20°C to 75°C ±10 ppm
Storage Temperature  -40°C to 90°C
Operating Temperature Range  -40°C to 85°C
Shunt Capacitance 5.0 pF Max
Drive Level (Typical) 10 µW
Load Capacitance (CL) Series, 10pF, 12pF, 16pF, or specify
Aging @ 25°C 1st year (Max) ±3 ppm/year
Equivalent Series Resistance Frequency Range  E.S.R. (Ω) Max
Mode: Fundamental/AT 12.000 to 26.000 MHz     40

3

NFY4

NEL晶振,NFY晶振,NFY-26.000-AB12pF晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

NFY-1

5

NEL晶振,NFY晶振,NFY-26.000-AB12pF晶振

公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。

消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应。对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。

减少污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。6
