NEL晶振,N-NZ3225SD晶振,低相位噪声晶振

频率：1.5MHZ~80MHz

尺寸：3.2*2.5mm

3225mm体积非常小的SMD晶振器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

订购热线：0755-27838351

NEL晶振,N-NZ3225SD晶振,低相位噪声晶振 有源晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等数码产品类别,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅工作的高温回流温度曲线要求.

NEL Frequency Controls是开发和制造前沿频率控制产品的技术领导者。石英晶体,有源晶振,压控晶振,温补晶体振荡器,恒温晶体振荡器,时钟晶体振荡器,石英晶体谐振器和声表面滤波器等,客户选择NEL为需要具有挑战性能规格的石英晶体振荡器的应用提供最佳解决方案，例如超低相位噪声，超低功耗和超高频能力。NEL的研究和产品开发工作支持下一代客户应用程序，这些应用程序可以提高系统速度，带宽，分辨率，准确度和功耗方面的性能界限。我们的客户受益于我们广泛，低成本的产品，这反映了全球竞争力的频率控制解决方案。客户技术人员可以依靠NEL为其应用选择最佳频率控制解决方案提供全面的技术支持。

凭借在美国和菲律宾的最先进的制造地点，NEL Frequency Controls的制造模式提供了在全球范围内与其多样化产品组合竞争所需的灵活性。更高复杂度的频率控制解决方案在NEL的美国工厂生产，而更高产量，更低成本，更复杂的频率控制解决方案则在NEL菲律宾工厂生产。两个制造地点都在相同的TQM政策下运行，具有通用系统设计，流程和测试，以确保完整的产品完整性。NEL是一家通过ISO 9001-2008认证的公司，凭借其产品在高可靠性方面享有盛誉。

Item Model				N-NZ3225SD
Output Level				CMOS
Nominal Frequency Range			(MHz)	1.5 to 80
Overall Frequency Tolerance			(х10-6)	±50	±30	±20
Operating Temperature Range			(°C)	-40 to +85	-10 to +70	-10 to +60
Supply Voltage			(V)	+1.8 to +3.3
Current Consumptio n Max	During Operation	+25℃	(mA)	1.8 to 8.5
	During Standby	+25℃	(μA)	10
VOL Max. / VOH Min.			(V)	0.1VCC / 0.9VCC
Tr Max. / Tf Max.			(ns)	6月6日
Symmetry Min. to Max.			(%)	45 to 55
Load （CL） Max			(pＦ)	15
Start-up Time Max.			(ms)	4
Standby Function				Available (Three-state)

NEL晶振,N-NZ3225SD晶振,低相位噪声晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性：
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

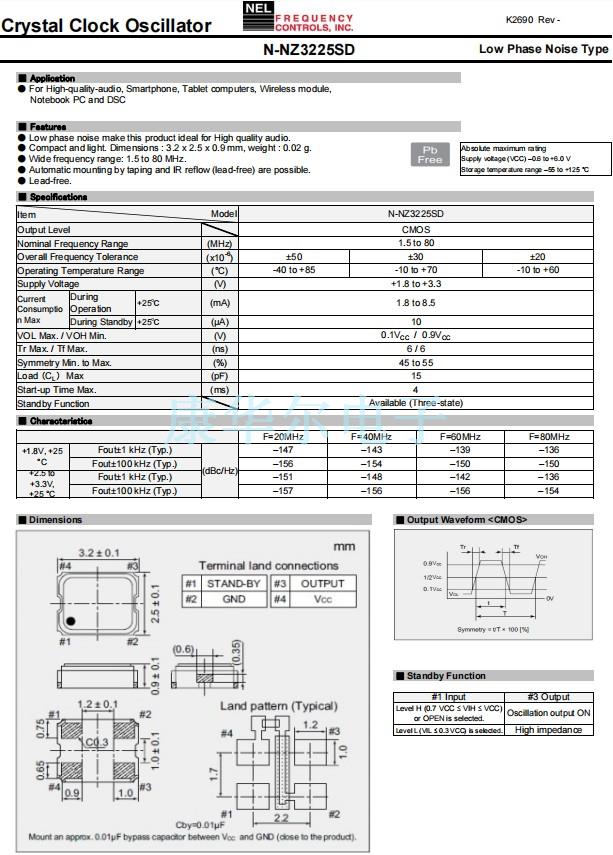

N-NZ3225SD-1
