PETERMANN晶振,SMD0503/2CC晶振,SMD0503/2CC27.000MHz30/50/-40+85/20晶振

频率：10.000MHZ~54.000MHZ

尺寸：5.0*3.2mm

5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站

订购热线：0755-27838351

PETERMANN晶振,SMD0503/2CC晶振,SMD0503/2CC27.000MHz30/50/-40+85/20晶振 石英晶体谐振器是一种生活中随处可见的电子器件，诞生于20世纪20年代初，因具有较高的品质因数及良好的频率稳定性，被广泛应用于航天、通信、军事等工业领域。顾名思义，制造石英晶体谐振器的原材料就是石英，一种非常重要的压电材料。其主要特征是其原子或分子有规律排列，反映在宏观上是外形的对称性，在电场的作用下，晶体内部产生应力而形变，从而产生机械振动，获得特定的频率。

PETERMANN-TECHNIK致力于为每种产品和服务提供最高质量,安全性,灵活性和客户满意度.作为动态市场环境中的创新型企业,我们致力于成为客户可靠的战略合作伙伴.凭借我们广泛的产品和服务,无与伦比的质量和卓越的性价比,我们支持他们生产具有竞争力和高效率的应用.30多年来,我们在频率控制元件和系统方面积累了丰富的专业知识.我们的经验不仅限于使用石英晶体振荡器开发电路.它还包括深入的工程知识-我们的咨询服务和频率控制组件销售的基础.您可以信赖我们的经验和专业知识.因为我们的目标是能够通过及时和称职的咨询为您提供最好的支持.

您可以选择最广泛和最深入的频率控制组件产品系列,如石英晶体振荡器,RTC(实时时钟),SAW产品(滤波器+谐振器),陶瓷解决方案(滤波器+谐振器)以及各种各样的频率控制组件.用于频率生成的IC以及我们广泛的设计支持.这种组合是独特的.

PETERMANN-TECHNIK服务于所有应用领域-包括汽车-其中需要具有卓越性能和出色质量且低成本的创新频率控制组件.我们提供频率控制产品,如石英晶体,石英晶体振荡器，SMD石英晶体和THT振荡石英晶体.我们的“石英晶体”产品系列增加了32.768K晶振解决方案,适用于各种外壳,频率容差从±10ppm开始.当然,4pF或低阻32.768kHz石英晶体也可以很快得到.我们极具创新性的“硅振荡器”产品系列包括非常实惠的元件,通常可以替代石英或MEMS振荡器.根据AECQ100,低功耗时钟晶体振荡器可在短时间内用于所有应用,直至汽车版LPO-AUT或WTLPO-AUT系列.当然,我们还提供0.25ps典型的差分振荡器.UPO系列的相位抖动或低抖动时钟晶体振荡器.您可以在我们的产品系列中找到这些产品,具有多种外壳和精度.我们还提供TCXO温补晶振和VC-TCXO压控温补晶振,以及电压控制的VCXO压控晶体振荡器.我们的产品系列包括高精度OCXO恒温晶振以及超低功耗MHz和kHz振荡器,可以节省高达50％的系统能量.我们还可以提供陶瓷谐振器和RTC等.

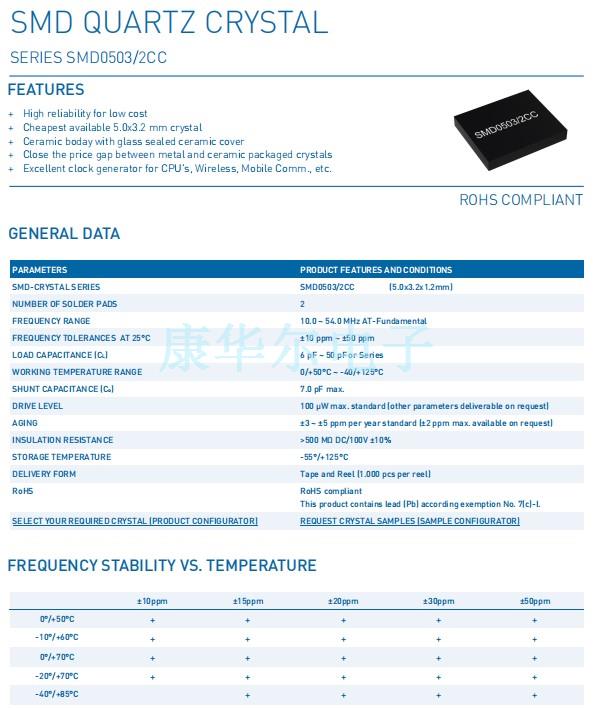

PARAMETERS	PRODUCT FEATURES AND CONDITIONS
SMD-CRYSTAL SERIES	SMD0503/2CC (5.0x3.2x1.2mm)
NUMBER OF SOLDER PADS	2
FREQUENCY RANGE	10.0 ~ 54.0 MHz AT-Fundamental
FREQUENCY TOLERANCES AT 25℃	±10 ppm ~ ±50 ppm
LOAD CAPACITANCE (CL)	6 pF ~ 50 pF or Series
WORKING TEMPERATURE RANGE	0/+50℃ ~ -40/+125℃
SHUNT CAPACITANCE (C0)	7.0 pF max.
DRIVE LEVEL	100 µW max. standard (other parameters deliverable on request)
AGING	±3 ~ ±5 ppm per year standard (±2 ppm max. available on request)
INSULATION RESISTANCE	>500 MΩ DC/100V ±10%
STORAGE TEMPERATURE	-55℃/+125℃
DELIVERY FORM	Tape and Reel (1.000 pcs per reel)
RoHS	RoHS compliant
RoHS	This product contains lead (Pb) according exemption No. 7(c)-I.

PETERMANN晶振,SMD0503/2CC晶振,SMD0503/2CC27.000MHz30/50/-40+85/20晶振

注意事项：
粘合剂
请勿使用可能导致32.768K贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768K时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.
