PETERMANN晶振,TXO3225晶振,TXO3225-26-2.5-M-32M-1-CSW晶振

频率：9.6MHz~52.0MHz

尺寸：3.2*2.5mm

3225mm体积非常小的SMD晶振器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

订购热线：0755-27838351

PETERMANN晶振,TXO3225晶振,TXO3225-26-2.5-M-32M-1-CSW晶振温补晶振即温度补偿晶体振荡器（TCXO），本身具有温度补偿作用，是通过附加的温度补偿电路使由周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器，高低温度稳定性:频率精度0.5PPM~2.0PPM,常用频率:26M,33.6M,38.4M,40M.因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和无线通信等产品,符合RoHS/无铅.

PETERMANN-TECHNIK致力于为每种产品和服务提供最高质量,安全性,灵活性和客户满意度.作为动态市场环境中的创新型企业,我们致力于成为客户可靠的战略合作伙伴.凭借我们广泛的产品和服务,无与伦比的质量和卓越的性价比,我们支持他们生产具有竞争力和高效率的应用.30多年来,我们在频率控制元件和系统方面积累了丰富的专业知识.我们的经验不仅限于使用石英晶体振荡器开发电路.它还包括深入的工程知识-我们的咨询服务和频率控制组件销售的基础.您可以信赖我们的经验和专业知识.因为我们的目标是能够通过及时和称职的咨询为您提供最好的支持.

您可以选择最广泛和最深入的频率控制组件产品系列,如石英晶体振荡器,RTC(实时时钟),SAW产品(滤波器+谐振器),陶瓷解决方案(滤波器+谐振器)以及各种各样的频率控制组件.用于频率生成的IC以及我们广泛的设计支持.这种组合是独特的.

PETERMANN-TECHNIK服务于所有应用领域-包括汽车-其中需要具有卓越性能和出色质量且低成本的创新频率控制组件.我们提供频率控制产品,如石英晶体,石英晶体振荡器,SMD石英晶体和THT振荡石英晶体.我们的“石英晶体”产品系列增加了32.768K晶振解决方案,适用于各种外壳,频率容差从±10ppm开始.当然,4pF或低阻32.768kHz石英晶体也可以很快得到.我们极具创新性的“硅振荡器”产品系列包括非常实惠的元件,通常可以替代石英或MEMS振荡器.根据AECQ100,低功耗时钟晶体振荡器可在短时间内用于所有应用,直至汽车版LPO-AUT或WTLPO-AUT系列.当然,我们还提供0.25ps典型的贴片差分晶振.UPO系列的相位抖动或低抖动时钟晶体振荡器.您可以在我们的产品系列中找到这些产品,具有多种外壳和精度.我们还提供TCXO温补晶振和VCXO压控晶振,OCXO恒温晶振以及超低功耗MHz和kHz振荡器,可以节省高达50％的系统能量.我们还可以提供陶瓷谐振器和RTC等.

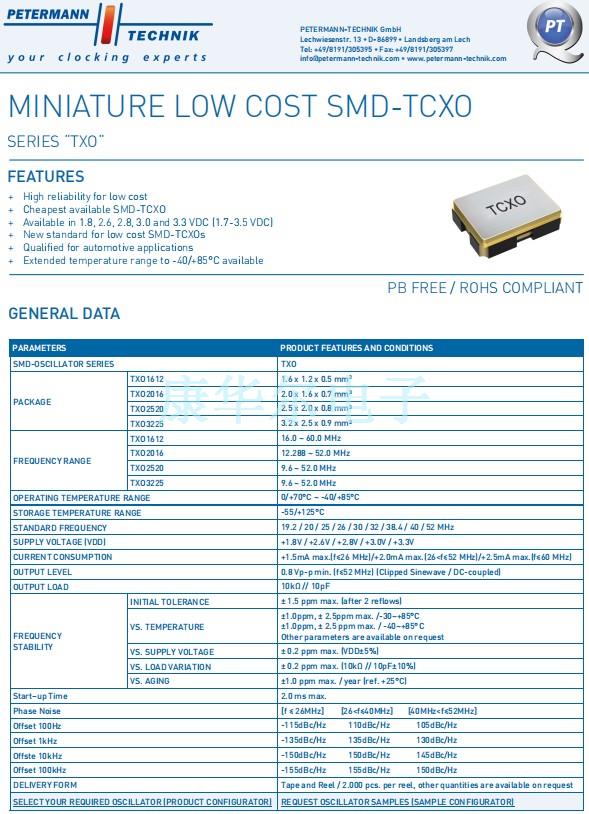

SMD-OSCILLATOR SERIES		TXO
PACKAGE	TXO1612	1.6 x 1.2 x 0.5 mm3
	TXO2016	2.0 x 1.6 x 0.7 mm3
	TXO2520	2.5 x 2.0 x 0.8 mm3
	TXO3225	3.2 x 2.5 x 0.9 mm3
FREQUENCY RANGE	TXO1612	16.0 ~ 60.0 MHz
	TXO2016	12.288 ~ 52.0 MHz
	TXO2520	9.6 ~ 52.0 MHz
	TXO3225	9.6 ~ 52.0 MHz
OPERATING TEMPERATURE RANGE		0/+70°C ~ -40/+85°C
STORAGE TEMPERATURE RANGE		-55/+125°C
STANDARD FREQUENCY		19.2 / 20 / 25 / 26 / 30 / 32 / 38.4 / 40 / 52 MHz
SUPPLY VOLTAGE (VDD)		+1.8V / +2.6V / +2.8V / +3.0V / +3.3V
CURRENT CONSUMPTION		+1.5mA max.(f≤26 MHz)/+2.0mA max. (26
OUTPUT LEVEL		0.8Vp-p min. (f≤52 MHz)(Clipped Sinewave/DC-coupled)
OUTPUT LOAD		10kΩ // 10pF
FREQUENCY STABILITY	INITIAL TOLERANCE	± 1.5 ppm max. (after 2 reflows)
	VS. TEMPERATURE	±1.0ppm, ± 2.5ppm max. /-30~+85°C ±1.0ppm, ± 2.5 ppm max. / -40~+85°C Other parameters are available on request

	VS. SUPPLY VOLTAGE	± 0.2 ppm max. (VDD±5%)
	VS. LOAD VARIATION	± 0.2 ppm max. (10kΩ // 10pF±10%)
	VS. AGING	±1.0 ppm max. / year (ref. +25°C)
Start–up Time		2.0 ms max.
Phase Noise		[f ≤ 26MHz] [26 [40MHz
Offset 100Hz		-115dBc/Hz 110dBc/Hz 105dBc/Hz
Offset 1kHz		-135dBc/Hz 135dBc/Hz 130dBc/Hz
Offste 10kHz		-150dBc/Hz 150dBc/Hz 145dBc/Hz
Offset 100kHz		-155dBc/Hz 155dBc/Hz 150dBc/Hz
DELIVERY FORM		Tape and Reel / 2.000 pcs. per reel, other quantities are available on request

PETERMANN晶振,TXO3225晶振,TXO3225-26-2.5-M-32M-1-CSW晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性：
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

TXO1612 TXO2016 TXO2520 TXO3225
