TXC晶振,有源晶振,8W晶振,8W-12.000MBA-T晶振
频率：4~54MHZ

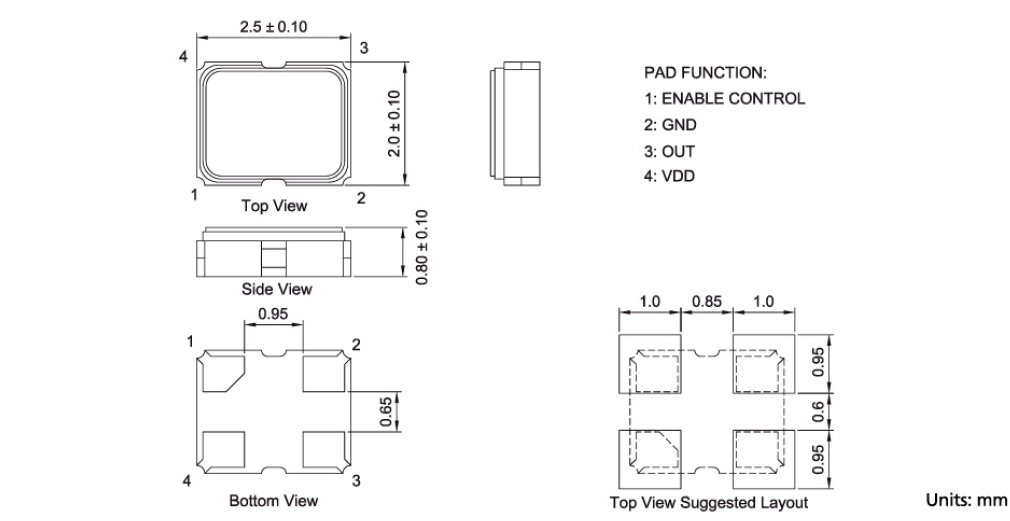

尺寸：2.5*2.0mm
TXC晶振,有源晶振,8W晶振,8W-12.000MBA-T晶振,晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。
2520mm体积的贴片晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
台湾晶技为一专业之频率组件与感测组件供货商，自1983年成立以来，始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。多年来，我们始终以提升客户价值为目标，是以无论在价格、质量、交期、服务等方面，均尽力尽心于超越客户的期待，并以能成为客户最佳的策略合作伙伴自我敦促。
|
项目 |
符号 |
晶振规格说明(CMOS) |
条件 |
|
输出频率范围 |
f0 |
4~54MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
3.3V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-40℃ to +85℃ |
裸存 |
|
工作温度 |
T_use |
G: -20℃ to +70℃ |
请联系我们查看更多资料http://www.seikocrystal.com |
|
H: -40℃ to +85℃ |
|||
|
|
|||
|
频率稳定度 |
f_tol |
J: ±25× 10-6 |
|
|
L: ±50× 10-6 |
|||
|
T: ±2.5× 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15pF |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
台产TXC有源进口石英晶振型号列表：
| Series型号 | Part Status | Type 类型 | Frequency 频率 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Current - Supply (Max) | Ratings | Mounting Type安装类型 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| 8W | Active | XO (Standard) | 12MHz | ±25ppm | -10°C ~ 70°C | 15mA | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W | Active | XO (Standard) | 12MHz | ±25ppm | -10°C ~ 70°C | 15mA | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W | Active | XO (Standard) | 12MHz | ±25ppm | -10°C ~ 70°C | 15mA | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| BB | Active | XO (Standard) | 125MHz | ±50ppm | -40°C ~ 85°C | 80mA | - | Surface Mount | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.059" (1.50mm) |
| BB | Active | XO (Standard) | 125MHz | ±50ppm | -40°C ~ 85°C | 80mA | - | Surface Mount | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.059" (1.50mm) |
| BB | Active | XO (Standard) | 125MHz | ±50ppm | -40°C ~ 85°C | 80mA | - | Surface Mount | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.059" (1.50mm) |
| 7W | Active | XO (Standard) | 4.096MHz | ±50ppm | -10°C ~ 70°C | 20mA | - | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.056" (1.42mm) |
| 7W | Active | XO (Standard) | 4.096MHz | ±50ppm | -10°C ~ 70°C | 20mA | - | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.056" (1.42mm) |
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Series型号 | Part Status | Type 类型 | Frequency 频率 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Current - Supply (Max) | Ratings | Mounting Type安装类型 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| 8W-12.000MBA-T | TXC CORPORATION | 8W | Active | XO (Standard) | 12MHz | ±25ppm | -10°C ~ 70°C | 15mA | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W-12.000MBA-T | TXC CORPORATION | 8W | Active | XO (Standard) | 12MHz | ±25ppm | -10°C ~ 70°C | 15mA | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W-12.000MBA-T | TXC CORPORATION | 8W | Active | XO (Standard) | 12MHz | ±25ppm | -10°C ~ 70°C | 15mA | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| BB-125.000MBE-T | TXC CORPORATION | BB | Active | XO (Standard) | 125MHz | ±50ppm | -40°C ~ 85°C | 80mA | - | Surface Mount | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.059" (1.50mm) |
| BB-125.000MBE-T | TXC CORPORATION | BB | Active | XO (Standard) | 125MHz | ±50ppm | -40°C ~ 85°C | 80mA | - | Surface Mount | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.059" (1.50mm) |
| BB-125.000MBE-T | TXC CORPORATION | BB | Active | XO (Standard) | 125MHz | ±50ppm | -40°C ~ 85°C | 80mA | - | Surface Mount | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.059" (1.50mm) |
| 7W-4.096MBB-T | TXC CORPORATION | 7W | Active | XO (Standard) | 4.096MHz | ±50ppm | -10°C ~ 70°C | 20mA | - | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.056" (1.42mm) |
| 7W-4.096MBB-T | TXC CORPORATION | 7W | Active | XO (Standard) | 4.096MHz | ±50ppm | -10°C ~ 70°C | 20mA | - | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.056" (1.42mm) |
机械振动的影响:当石英晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。 TXC晶振,有源晶振,8W晶振,8W-12.000MBA-T晶振
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存OSC贴片晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
TXC晶技晶振集团将有效率的使用自然资源和能源,以便从源头减少2520SMD振荡器废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. TXC晶振,有源晶振,8W晶振,8W-12.000MBA-T晶振
所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.TXC晶技晶振集团消除事故和环境方面的偶发事件,减少石英贴片晶振、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.
对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用小体积2520贴片晶振,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.TXC晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.
