ACT晶振,石英晶体振荡器,9325AWC贴片晶振

频率：32.768KHZ

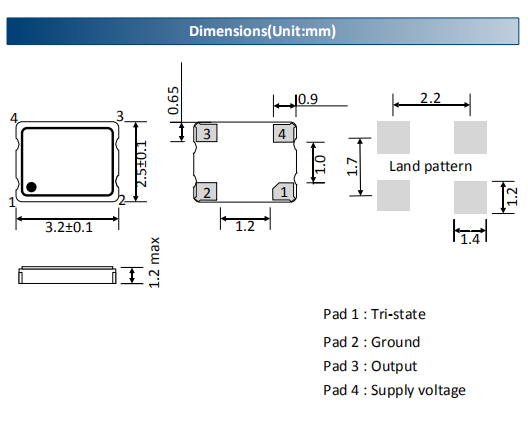

尺寸：3.2*2.5*1.2mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动智能贴片晶振集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

订购热线：0755-27838351

ACT晶振,石英晶体振荡器,9325AWC贴片晶振,3225mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

我们还拥有强大的频率控制产品组合,包括晶体,时钟振荡器,TCXO和滤波器.作为discoverIE Group plc的一部分,通过我们的独立分销合作伙伴,ACT晶振可以在全球范围内支持您的频率控制要求.通过使用Esterline的专有技术,我们为市场上最高性能的TCXO和OCXO提供全面的设计支持

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的耐高温晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

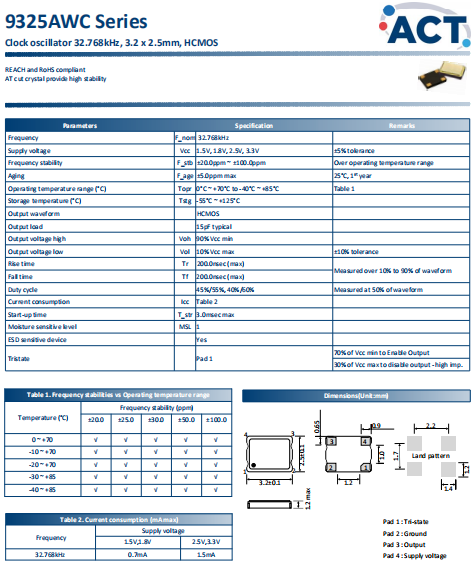

ACT晶振	9325AWC晶振
输出类型	HCMOS
输出负载	15pF
振荡模式	基本/第三泛音
电源电压	1.5V,1.8V,2.5V,3.3V
频率范围	32.768KHZ
频率稳定度	±20ppm~±100ppm
工作温度	0℃~+70℃ -40℃~+85℃
保存温度	-55℃~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max
相位抖动（12兆赫~20兆赫）	1个PS最大
老化率	±3 ppm /年最大

机械振动的影响

当普通有源晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个3225晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认.

由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.

若要进行超声波清洗,必须事先根据实际使用状态进行确认.

请在没有直射阳光,不发生结露的场所保管.

热影响

重复的温度巨大变化可能会降低受损害SPXO石英晶体振荡器的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

保管

保管在高温多湿的场所可能会导致端子软焊性的老化.
