ACT晶振,高精密石英晶振,9353低损耗振荡器

频率：1.000MHz~156.250MHz

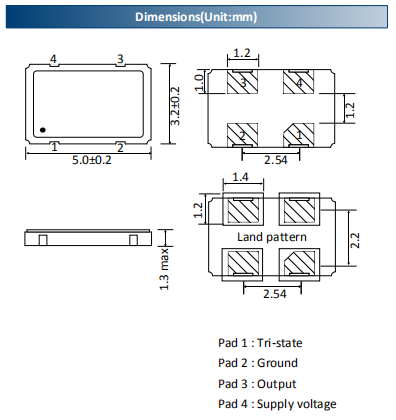

尺寸：5.0*3.2*1.3mm

5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

订购热线：0755-27838351

ACT晶振,高精密石英晶振,9353低损耗振荡器,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

全球分销网络作为discoverIE Group plc的一部分,通过我们的独立分销合作伙伴,ACT晶振可以在全球范围内支持您的频率控制要求.我们与Esterline Research and Design（Esterline）合作,提供具有独特性能的定制振荡器,适用于最苛刻的应用.通过使用Esterline的专有技术,我们为市场上最高性能的TCXO和OCXO提供全面的设计支持.

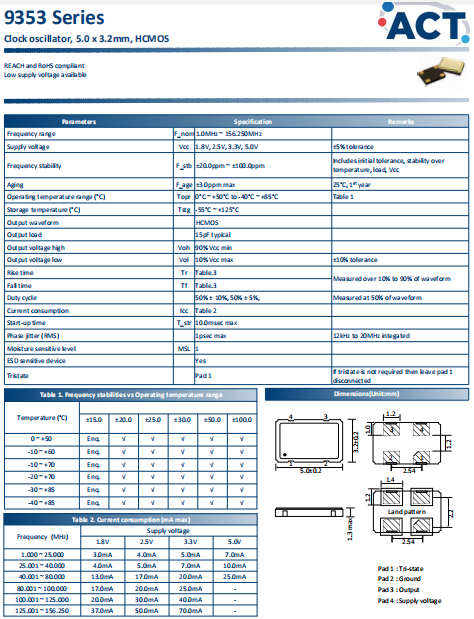

ACT晶振	9353晶振
输出类型	HCMOS
输出负载	15pF
振荡模式	基本/第三泛音
电源电压	1.8V,2.5V,3.3V,5.0V
频率范围	1.000MHz~156.250MHz
频率稳定度	±20ppm~±100ppm
工作温度	0℃~+50℃ -40℃~+85℃
保存温度	-55℃~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max
相位抖动（12兆赫~20兆赫）	1个PS最大
老化率	±3 ppm /年最大

9353

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害石英晶体振荡器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至5032晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

抗冲击

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

静电

过高的静电可能会损坏石英晶体振荡器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

使用环境(温度和湿度)

请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

辐射

暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.

卤化合物

请勿在卤素气体环境下使用低功耗晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
