CITIZEN晶体谐振器CM315E,CM315E32768DZFT三脚贴片晶振
频率:32.768KHz
尺寸:3.2x1.5mm
CITIZEN晶体谐振器CM315E,CM315E32768DZFT三脚贴片晶振,日本CITIZEN西铁城株式会社,进口晶振,CM315E是一款小体积晶振尺寸3.2x1.5x0.9mm晶振,32.768KHz晶振,三脚贴片晶振,CM315E32768DZFT贴片石英晶振,CM315E32768DZBT无源晶振,CM315E32768DZZT石英晶体谐振器,无铅环保晶振,音叉型水晶振动子,具有超小型,轻薄型,耐热及耐环境特点,被广泛用于仪器仪表设备,小型通信设备,时钟晶振,钟表电子晶振,无线网络晶振,蓝牙模块晶振,汽车电子晶振,普通消费设备等应用。
CITIZEN晶体谐振器CM315E,CM315E32768DZFT三脚贴片晶振,参数图
西铁城晶振规格 |
单位 |
CM315E晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
0.5μW |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±20 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±25 × 10-6/-20°C ~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
12.5pF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

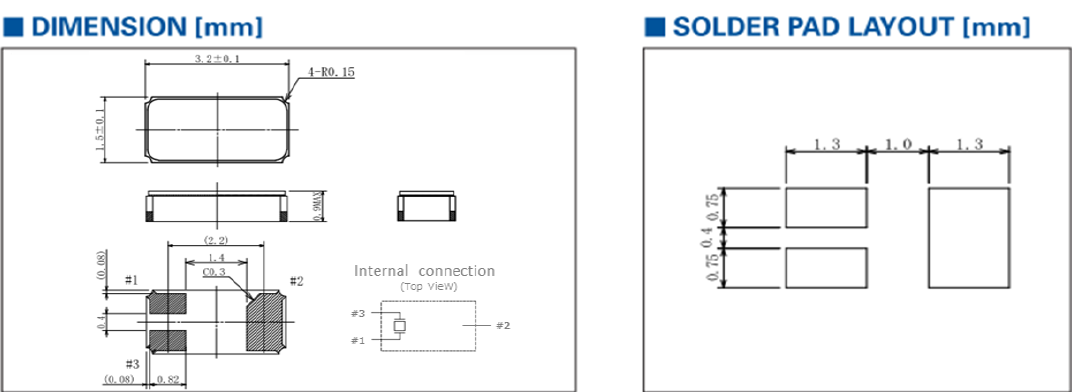

CITIZEN晶体谐振器CM315E,CM315E32768DZFT三脚贴片晶振,尺寸图
CITIZEN晶体谐振器CM315E,CM315E32768DZFT三脚贴片晶振
保 管
保管在高温多湿的场所可能会导致端子软焊性的老化.
请在没有直射阳光,不发生结露的场所保管.
其 他
<晶体谐振器>
如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.
让谐振器振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍 以上.
<晶体振荡器>
晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.
有些晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接.关于个别机型请确认宣传册、规格书.
<晶体滤波器>
注意电路板图形的配置,避免输入端子和输出端子靠得太近. CITIZEN晶体谐振器CM315E,CM315E32768DZFT三脚贴片晶振
如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.
如果过大的激励电力对贴片晶振外加电压,有可能导致特性老化或损坏,因此请在晶体滤波器的输入电平在−10dBm以下的状态下使用.
<光学产品>
由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用。
CITIZEN晶体谐振器CM315E,CM315E32768DZFT三脚贴片晶振,西铁城晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意。
严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,预先采取安全措施,消除或降低危险,CITIZEN晶振优先选用安全系数高的材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康。
西铁城晶振公司自觉遵守有关环境法律、法规,培养员工的环保意识和能力,持续改进环保绩效,优先使用环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程。
这个3215晶振环境方针是根据文件等的全体职员以及共同工作的人们。按照这个环境方针,设定环境目的和目标,确实是落实,对其进行重新评估,努力持续改善。
西铁城晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展。
原厂编码 | 品牌 | 无源晶振 | 型号 | Frequency |
CM315E32768DZCT | Citizen Crystal | CRYSTAL 32.7680KHZ 9PF SMD | CM315E | 32.768kHz |
CM315E32768DZFT | Citizen Crystal | CRYSTAL 32.768KHZ 12.5PF SMD | CM315E | 32.768kHz |
CM315E32768DZBT | Citizen Crystal | CRYSTAL 32.7680KHZ 6PF SMD | CM315E | 32.768kHz |
CM315E32768DZZT-4PF | Citizen Crystal | CRYSTAL 32.7680KHZ 4PF SMD | CM315E | 32.768kHz |
CM315DL32768DZFT | Citizen Crystal | CRYSTAL 32.768KHZ 12.5PF SMD | CM315DL | 32.768kHz |
CM315DL32768EZFT | Citizen Crystal | CRYSTAL 32.768KHZ 12.5PF SMD | CM315DL | 32.768kHz |
CM315D32768DZCT | Citizen Crystal | CRYSTAL 32.7680KHZ 9PF SMD | CM315D | 32.768kHz |
CM315D32768DZFT | Citizen Crystal | CRYSTAL 32.7680KHZ 12.5PF SMD | CM315D | 32.768k |
CM315D32768DZYT | Citizen Crystal | CRYSTAL 32.7680KHZ 7PF SMD | CM315D | 32.768kHz |
CM315D32768EZFT | Citizen Crystal | CRYSTAL 32.7680KHZ 12.5PF SMD | CM315D | 32.768kHz |
CM315D32768HZFT | Citizen Crystal | CRYSTAL 32.7680KHZ 12.5PF SMD | CM315D | 32.768kHz |
CM315D32768DZBT | Citizen Crystal | CRYSTAL 32.7680KHZ 6PF SMD | CM315D | 32.768kHz |
CM315D32768EZBT | Citizen Crystal | CRYSTAL 32.7680KHZ 6PF SMD | CM315D | 32.768kHz |
CM315D32768EZCT | Citizen Crystal | CRYSTAL 32.7680KHZ 9PF SMD | CM315D | 32.768kHz |
CM315D32768EZYT | Citizen Crystal | CRYSTAL 32.7680KHZ 7PF SMD | CM315D | 32.768kHz |
CM315-32.768KDZF-UT | Citizen Crystal | CRYSTAL 32.7680KHZ 12.5PF SMD | CM315 | 32.768kHz |
CM315-32.768KDZC-UT | Citizen Crystal | CRYSTAL 32.7680KHZ 9PF SMD | CM315 | 32.768kHz |
CM315-32.768KDZY-UT | Citizen Crystal | CRYSTAL 32.7680KHZ 7PF SMD | CM315 | 32.768kHz |
CM315-32.768KEZF-UT | Citizen Crystal | CRYSTAL 32.7680KHZ 12.5PF SMD | CM315 | 32.768kHz |

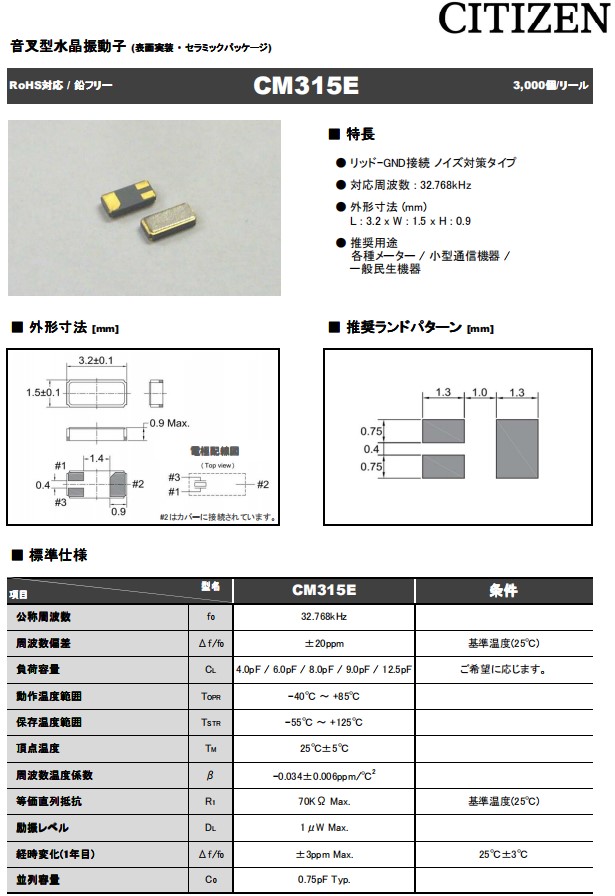

![CM315E.3215 CM315E.3215](/uploadfiles/pictures/product/20230406114215_6097.jpg)
