CITIZEN晶振,OSC晶振,CSX-252F晶振

频率：32.768KHz,2.0~60.0MHz

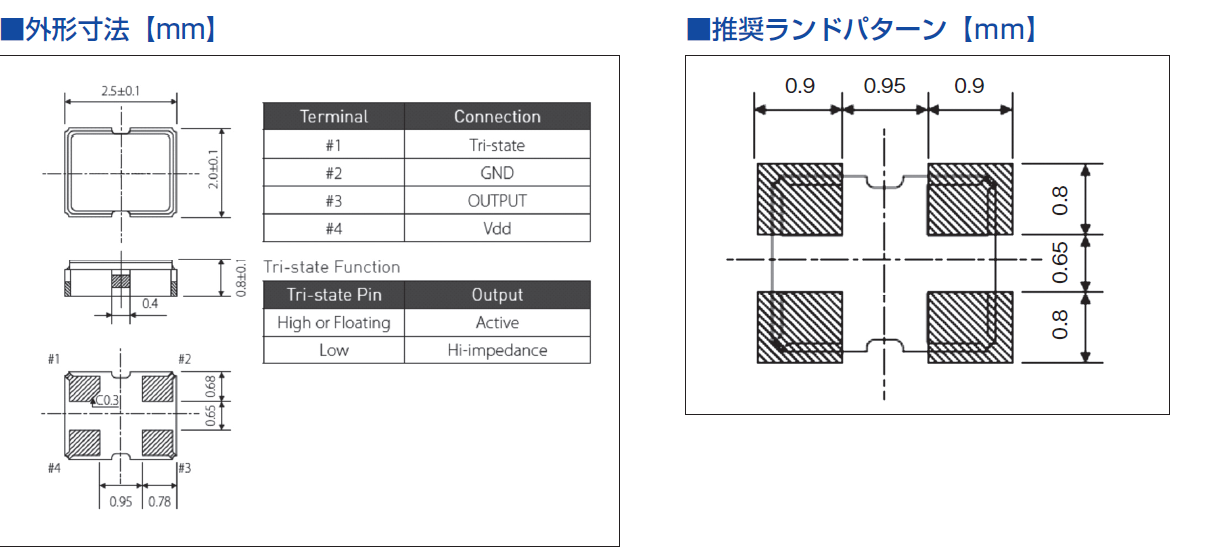

尺寸：2.5×2.0mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

订购热线：0755-27838351

CITIZEN晶振,OSC晶振,CSX-252F晶振，西铁城晶振创立于1959年7月28日，当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,石英晶振,贴片晶振,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等。

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.贴片型有源振荡器,OSC晶振,CSX-252F晶振

项目	符号	CSX-252F晶振规格说明	条件
输出频率范围	f₀	32.768KHz,2.0~60.0MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.8V,2.5V,3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-45℃ to +90℃	裸存
工作温度	T_use	G: -20℃ to +70℃	请联系我们查看更多资料：http://www.seikocrystal.com
		H: -40℃ to +85℃

频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

贴片型有源振荡器,OSC晶振,CSX-252F晶振

操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用进口晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力，会导致石英晶体振荡器特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致有源晶体振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容。贴片型有源振荡器,OSC晶振,CSX-252F晶振

西铁城晶振公司严格遵守国家有关工程建设法律、法规，不断提高员工的质量意识和能力，履行合约、信守承诺，坚持开拓创新，不断提升企业的施工技术素质和质量管理水平，以科学学严密的施工管理和真诚的服务让业主高度满意。

严格遵守国家职业安全健康法律、法规，培养员工的安全意识和能力，持续改进职业安全健康管理绩效，预先采取安全措施，消除或降低危险，优先选用安全系数高的材料、设备及工艺，提高事故预防水平，创造良好的工作环境，保障员工的身心健康。

西铁城晶振公司自觉遵守有关环境法律、法规，培养员工的环保意识和能力，持续改进环保绩效，优先使用环保型材料、设备及施工工艺，做到污染预防，最终创建具有环保、节能、适宜性特征的优质工程。贴片型有源振荡器,OSC晶振,CSX-252F晶振
