加高晶振,DIP晶振,AT-49晶振
频率：3.0～75MHz

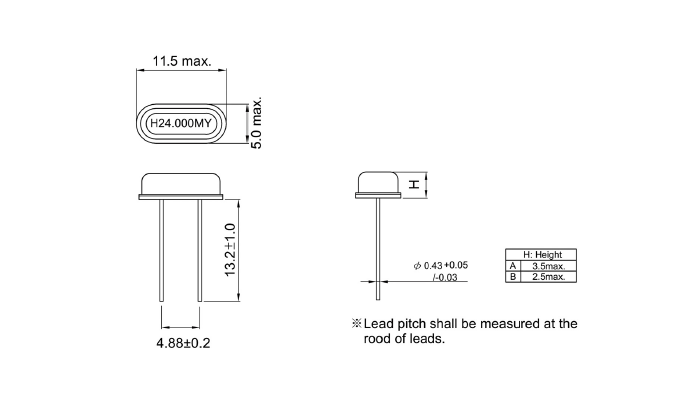

尺寸：11.5×5.0mm
加高晶振,DIP晶振,AT-49晶振，加高电子(H.ELE.)是晶振,石英晶振,有源晶振,压控振荡器频率组件的专业制造商,目前所提供之石英晶体(Crystal),晶体振荡器(Oscillator)之生产及销售规模居全台领先地位.成立于1976年,藉由与日本DAISHINKU（KDS）株式会社的合作,引进日本精密制程、产品设计技术及讲究的质量管理工法,进而累积扎实的研发能力.我们拥有广泛的产品规格及客制化服务,应用范围涵盖日常消费产品 (如:网络与通讯产品、智能家庭和个人计算机)、高阶工业产品和车用电子.
加高晶振产品技术方面,除了不断提升,有源晶振,压控振荡器,贴片晶振,的精密度及稳定性之外,我们更专注开发高温度耐受性的产品、特殊应用领域之规格,并朝小型化开发设计,以满足终端产品的发展趋势.加高电子历经近40年的经营,在追求技术及销售之余,我们更竭力于环境的保护,投入绿色化产品及材料的开发,秉持『取之于社会,用之于社会』的理念,推动环保、节能及社会回馈等生活概念,期盼带动我们企业的同仁、供货商伙伴及客户群参与并发起社会活动,共同创造美好、健康的未来.插件型石英晶体,49S型直插晶振,AT-49晶振
|
加高晶振规格 |
单位 |
AT-49晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
3.0MHZ~75MHZ |
标准频率 |
|
储存温度 |
T_stg |
-30°C ～ +80°C |
裸存 |
|
工作温度 |
T_use |
-10°C ～ +60°C |
标准温度 |
|
激励功率 |
DL |
100μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
12pF ,16PF,20PF,32PF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
在使用加高晶振时应注意以下事项:
晶体产品线路焊接安装时注意事项
耐焊性：
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
（1）柱面式产品和DIP产品
|
晶振产品类型 |
晶振焊接条件 |
|
插件晶振型,是指石英晶振采用引脚直插模式的情况下 |
手工焊接+300°C或低于3秒钟 |
|
SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230° |
+260°C或低于@最大值 10 s |
(2)SMD产品回流焊接条件图
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断.请联系我们以便获取相关信息.加高晶振,石英晶振,AT-49晶振
尽可能使温度变化曲线保持平滑：插件型石英晶体,49S型直插晶振,AT-49晶振
加高晶振集团确实遵循RoHS （欧盟电子电机产品有害物质禁限用指令)、SONY 技术标准文件(SS-00259)及其他法规与客户要求.推动环境教育活动,持续强化全员及供货商的环保观念及认知,重视无有害物质的产品及生产过程,致力推动设计绿色产品.HELE加高晶振绿色产品规范参考标准
1.HELE加高晶振公司将有效率的使用无源晶振和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.
2.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
3.加高晶振集团所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.插件型石英晶体,49S型直插晶振,AT-49晶振
4.消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用石英晶体谐振器和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.
