KDS晶振,2520晶振,DSO221SW晶振
频率:3~60MHZ

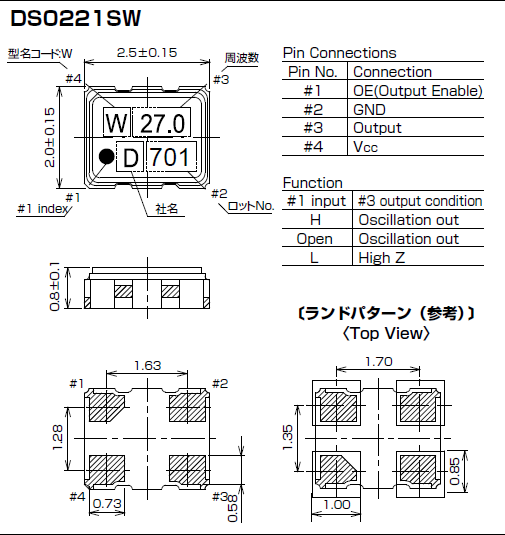

尺寸:2.5×2.0mm
KDS晶振,2520晶振,DSO221SW晶振,日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.
KDS晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。有源晶体振荡器,贴片型普通有源晶振,DSO221SW晶振
项目 |
符号 |
DSO221SW晶振 |
条件 |
输出频率范围 |
f0 |
3 MHz to 60 MHz |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
1.8v,2.5v,2.8v,3.0v,3.3v,5.0V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-40℃ to +85℃ |
裸存 |
工作温度 |
T_use |
G: -10℃ to +70℃ |
请联系我们查看更多资料http://www.seikocrystal.com |
H: -20℃ to +70℃ |
|||
|
|||
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压
|
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
VIL |
20 % VCC Max. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
<晶体谐振器>
如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍 以上。
<晶体振荡器>
石英晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接。关于个别机型请确认宣传册、规格书。
<晶体滤波器>
注意电路板图形的配置,避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路。
如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用。
<光学产品>
由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用。有源晶体振荡器,贴片型普通有源晶振,DSO221SW晶振
通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的。有效利用石英晶振资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。通过开展节能活动和减少二氧化碳排放防止全球变暖。KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
KDS晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。
对我们的贴片型有源晶振产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。
KDS集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。有源晶体振荡器,贴片型普通有源晶振,DSO221SW晶振
