KDS晶振,有源晶振,DSO321SN晶振

频率:1.5625~100MHZ

尺寸:3.2×2.5mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

KDS晶振,有源晶振,DSO321SN晶振,日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高。所生产石英晶振,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家。以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任。日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS晶振)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.

小体积贴片型有源晶振,在生产时需要在完全净化车间,在密封的机器设备中测良,封装等技术1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。石英晶振,贴片型有源晶振,DSO321SN晶振

2

项目

符号

DSO321SN晶振

条件

输出频率范围

f0

1.5625 MHz to 100 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

0.9v,1.3V,1.5V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -10 to +70

请联系我们查看更多资料http://www.seikocrystal.com

H: -20 to +70


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压



VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

3

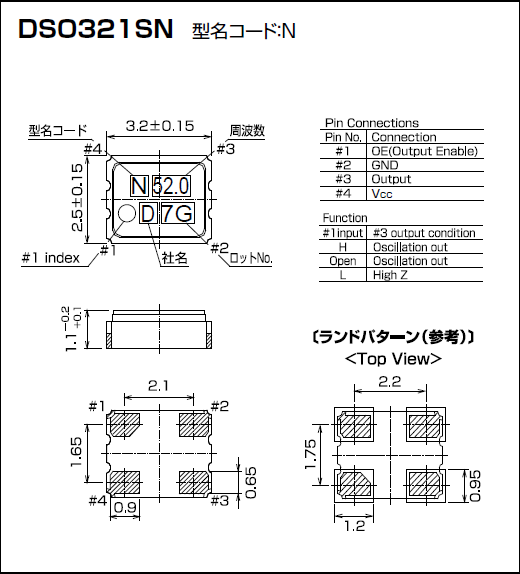

DSO321SN

4

<晶体谐振器>

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用。

让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍 以上。

<晶体振荡器>

石英晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。

有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接。关于个别机型请确认宣传册、规格书。

<晶体滤波器>

注意电路板图形的配置,避免输入端子和输出端子靠得太近。

如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路。

如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用。

<光学产品>

由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用。石英晶振,贴片型有源晶振,DSO321SN晶振

5

日本大真空株式会社KDS晶振将:

通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的。有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。通过开展节能活动和减少二氧化碳排放防止全球变暖。避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。

环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、3225晶振、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.

KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。

推进晶振,有源晶振,压控振荡器, 压电石英晶体、有源晶体等元器件的环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.石英晶振,贴片型有源晶振,DSO321SN晶振

过去KDS晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

6
