KDS晶振,有源晶振,DSO531SBM/SBN/SVN晶振

频率：0.7~90MHZ

尺寸：5.0×3.2mm

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

订购热线：0755-27838351

KDS晶振,有源晶振,DSO531SBM/SBN/SVN晶振,日本大真空株式会社,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.主要研发生产:压电石英水晶制品,石英晶体谐振器,温补晶振,石英晶体振荡器系列.

KDS晶振性能稳定,精度高,体积小,在恶劣环境也能正常工作,TCXO温补晶振温度稳定度可达±0.5PPM.在普通石英晶体谐振器和振荡器中,我们可接受高频率和偏频率以及少数量的高精度宽温的制作.适合应用一些高端产品,比如智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

项目	符号	DSO531SBM/SBN/SVN晶振	条件
输出频率范围	f₀	0.7 MHz to 90 MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	5.0V	请联系我们以了解更多相关信息
储存温度	T_stg	-40℃ to +85℃	裸存
工作温度	T_use	G: -10℃ to +70℃	请联系我们查看更多资料http://www.seikocrystal.com
		H: -20℃ to +70℃

频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

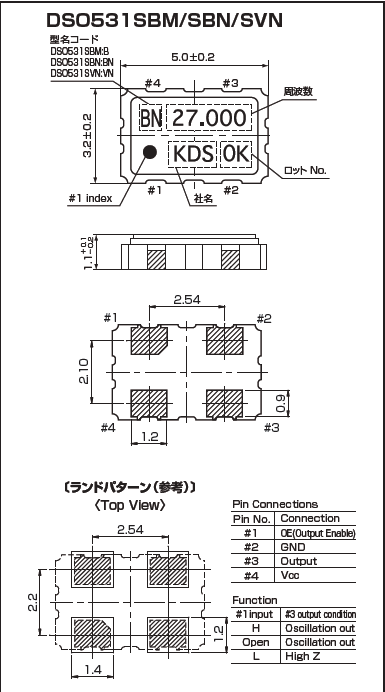

DSO531BM SBN SVN SPXO

＜晶体谐振器＞

如果过大的激励电力对石英晶体谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。

让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。

＜晶体振荡器＞

石英晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。

有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。

＜晶体滤波器＞

注意电路板图形的配置，避免输入端子和输出端子靠得太近。

如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。

如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。

＜光学产品＞

由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。
