ECS晶振,DIP滤波器,ECS-D480A滤波器

频率：479.5MHZ

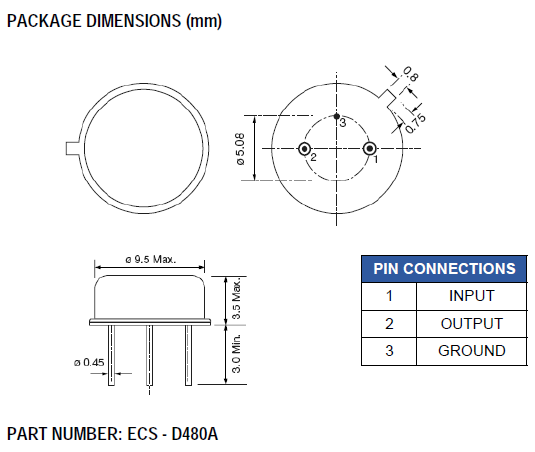

尺寸：9.5×3.5mm

SAW滤波器的主要特点是设计灵活性大、模拟/数字兼容、群延迟时间偏差和频率选择性优良（可选频率范围为10MHz～3GHz）、输入输出阻抗误差小、传输损耗小、抗电磁干扰（EMI）性能好、可靠性高、制作的器件体小量轻，其体积、重量分别是陶瓷介质滤波器的1/40和1/30左右，且能实现多种复杂的功能。SAW滤波器的特征和优点，适应了现代通信系统设备及便携式电话轻薄短小化和高频化、数字化、高性能、高可靠等方面的要求。

订购热线：0755-27838351

ECS晶振,DIP滤波器,ECS-D480A滤波器，1980年ECS Inc.晶振集团成立以来,在国际范围内进行了近35年的业务,自成立以来已超过30亿的频率控制组件,是全球领先的15家开发和生产创新频率控制解决方案的石英晶体,贴片晶振,石英晶体振荡器制造商,致力于为世界提供最先进的创新频率控制技术.ECS公司坚持以创新为中心的企业文化,旨在促进和发展每一个无价值的伙伴关系的创造力,使我们能够最大限度地满足不断变化的声表面滤波器的需求.我们有世界级的市场营销、销售、分销、工程和客户服务团队,他们每天都参与一个全球性的技术网络,他们的焦点仅仅是为客户提供最好的解决方案。SAW滤波器,插件型声表面滤波器,ECS-D480A滤波器

PART NUMBER *	CONDITIONS	ECS-D480A				UNITS
PART NUMBER *	CONDITIONS	MIN	TYP		MAX	UNITS
CENTER FREQUENCY		478.0	479.5		481.0	MHz
INSERTION LOSS	@ 479.5 MHz				23	dB
3 dB PASS BAND		25.7	26.7		27.7	MHz
SPURIOUS RESPONSE	0 to 750 MHz	30				dB
FREQUENCY STABILITY	-25ºC to +85ºC		-86			PPM/ºC
INSULATION RESISTANCE	10V DC	1				MΩ
TERMINATING IMPEDANCE	INPUT	60Ω//4.8pF
	OUTPUT	260Ω//3.1pF

OPERATING TEMPERATURE		-25		+85
STORAGE TEMPERATURE		-40		+85

SAW滤波器,插件型声表面滤波器,ECS-D480A滤波器

1:机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
2:PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.SAW滤波器,插件型声表面滤波器,ECS-D480A滤波器
