EPSON晶振,OSC晶振,EG-2002CA晶振

频率：62.5MHz ~ 170MHz

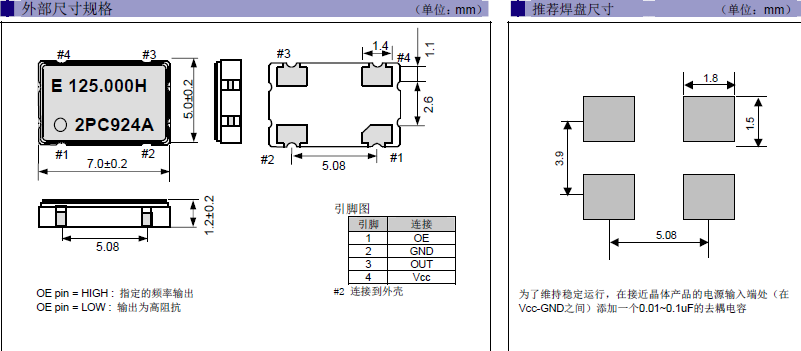

尺寸：5.0×7.0mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

订购热线：0755-27838351

EPSON晶振,OSC晶振,EG-2002CA晶振,爱普生株式会社主要从事压电石英晶体系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅.爱普生拓优科梦（Epson — yocom）将进一步究极用精微加工发挥“石英”材料的优越性能的“QMEMS”技术,创造出更小、更高性能或全新功能的元器件.

爱普生晶振公司已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.石英晶体振荡器,低电压声表面滤波器,EG-2002CA晶振

项目	符号	EG-2002CA晶振规格说明	条件
输出频率范围	f₀	62.500MHz ~ 170.000MHz	请联系我们以便获取其它可用频率的相关信息。http://www.seikocrystal.com
电源电压	V_CC	3.3V ± 0.3V
储存温度	T_stg	-40°C ~ +100°C	裸存
工作温度	T_use	0°C ~ +70°C
频率稳定度 *1	f_tol	F,Z: ±50 × 10^-6, H,Y: ±100 × 10^-6
功耗	I_CC	60mA Max.	OE=V_CC,无加载条件
输出启用电流	I_dis	25mA Max.	OE=GND
占空比	SYM	45% ~ 55%	1.4V 极,L_CMOS ≤ Max.
输出电压	V_OH	2.4V Min.	I_OH = -8mA
输出电压	V_OL	0.4V Max.	I_OL = 8mA
输出负载条件 (CMOS)	L_CMOS	25pF Max.	f₀ = 62.5MHz
输出负载条件 (CMOS)	L_CMOS	15pF Max.	f₀ > 62.5MHz
输入电压	V_IH	70% V_CC Min.	OE 终端
输入电压	V_IL	30% V_CC Max.	OE 终端
上升/下降时间	tr / tf	1.5ns Max.	20% V_CC ~ 80% Vcc极, L_CMOS≤ Max.
振荡启动时间	t_str	10ms Max.	在电源电压最低时，所需时间为0秒
抖动 *2	t_DJ	0.2ps Typ.	确定性抖动
	t_RJ	3ps Typ.	随机抖动
	t_RMS	3ps Typ.	σ (总体分布的 RMS)
	t_p-p	25ps Typ.	峰-峰值
	t_acc	4ps Typ.	累积抖动 (σ) n=2 ~ 50000周期
相位抖动	t_PJ	1ps Max.	抵消频率:12kHz ~ 20MHz
频率老化 *3	f_aging	± 5 × 10^-6 / year Max.	+25°C,第一年,V_CC=3.3V

石英晶体振荡器,低电压声表面滤波器,EG-2002CA晶振

关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。

由于晶体的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。

若要进行超声波清洗，必须事先根据实际使用状态进行确认。

撞击

虽然爱普生时钟模块晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。

装载

＜SMD产品＞

贴片晶振支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。

＜引线类型产品＞

当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。

保管

保管在高温多湿的场所可能会导致端子软焊性的老化，请在没有直射阳光，不发生结露的场所保管。石英晶体振荡器,低电压声表面滤波器,EG-2002CA晶振

爱普生株式会社EPSON晶振通过追求以QMEMS 技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低环境负荷作为一种顾客价值提供给顾客。

创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低环境负荷又可以提高生产性的生产流程的活动。

爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。

在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。

爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动，为地区的环保做贡献。

将环保活动的信息向公司内外公开，积极努力的与地区社会及相关人员建立信赖关系，为社会的发展做出贡献。

通过此方针的公文化，在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时，也向公司外部公开。

爱普生晶振集团将建立可行的技术及经济性环境目标，并确保其环境保护活动的质量。

爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护，将建立自己的特有的环境标准。石英晶体振荡器,低电压声表面滤波器,EG-2002CA晶振
