富士晶振,石英晶体振荡器,FDO-500晶振

频率：13.5~312.5MHZ

尺寸：5.0×3.2mm

本产品具有小型,薄型,轻型的贴片晶振表面型石英晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性。

订购热线：0755-27838351

富士晶振,石英晶体振荡器,FDO-500晶振，富士晶振公司股份有限公司成立于1994年1月,原工作中水晶设备企业的营业将移交到富士com。主要以石英晶振，电子元件，三端稳压管，LED照明，高压电容器，薄膜电容器等产品的生产与开发，在于2013年开始处理,软件的开发,今后在有线、无线通信设备的本公司商品化目标。今后更能迅速满足市场的需求。目前针对中国市场主要以石英晶振，石英晶体谐振器，石英晶体振荡器，有源晶振系列产品作为主打。5032贴片晶振,有源贴片晶振,FDO-500晶振

本产品具有小型,薄型,轻型的贴片晶振表面型石英晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性。

项目	符号	FDO-500晶振规格说明	条件
输出频率范围	f₀	13.5MHz to312.5 MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	2.5 V to 3.3 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -10℃ to +70℃	请联系我们查看更多资料 http://www.seikocrystal.com/
		H: -40℃ to +85℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

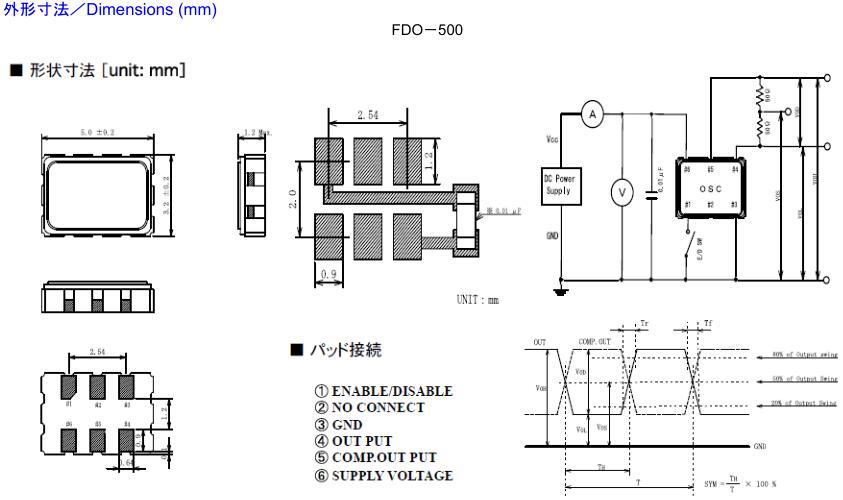

FDO-500

石英晶振频率输出是目标频率的三倍

这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式，由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题，请采用三次泛音模式晶振。

1.此外，放大电路，第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。系统故障是由于超大输出波形的幅度。

2.请参照资料2.也可以提高终端石英晶体振荡器电容解决方案，然后检查波形幅度是否得到改善。

3.请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。5032贴片晶振,有源贴片晶振,FDO-500晶振

4.如果是从电源的交流信号，请检查电源和信号的两个理由的状态是否是浮动的。请改为浮动，如果它不是。

5.如果信号具有高频率，请使用以下方法：使用晶振外壳为接地。采用水晶较小C0。增加电路，镉和CG的外部电容，并采用晶体具有较高的负载电容CL。

富士晶振公司股份有限公司提供适合于保护环境的产品.

对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 环境影响评价法用于调查材料中是否含有RoHS指令中的对象物质,是否含有法令法规中指定禁止使用的对象物质,来对应 RoHS指令和其他限制法令.(其中部分部件可能使用例外事项中的构件)

对应无卤素燃烧高浓度、包含以溴和氯为代表的“卤族物质”的塑料等物质时,会产生有毒气体(二恶英).本公司将没有使用溴、氯系列的阻燃材料的产品称为“无卤素产品”,石英事业部实现了全部产品的无卤素化,向客户提供对环境友好的环保产品.5032贴片晶振,有源贴片晶振,FDO-500晶振

对应SII制定的绿化商品基准,本公司对达到一定基准的对环境友好的环保产品实行SII绿化商品的认证.石英事业部的所有产品均通过了SII绿化商品的认证.
