Golledge晶振,有源晶振,OV7604C7晶振

频率：32.768KHZ

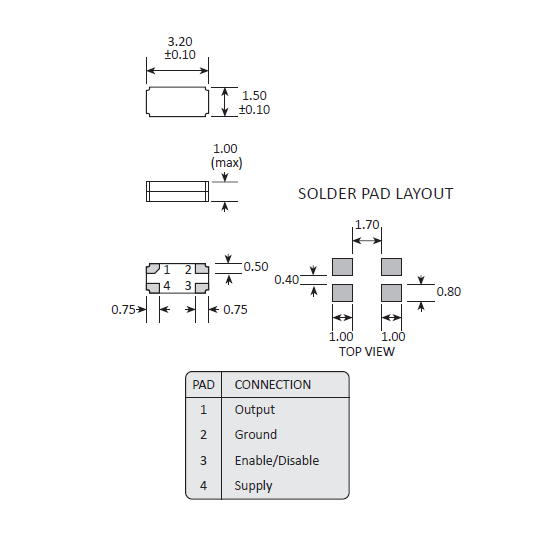

尺寸：3.2×1.5mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

订购热线：0755-27838351

Golledge晶振,有源晶振,OV7604C7晶振，高利奇晶振公司自1990年我们成立以来,一直享有空前的成功.经过多年的持续增长,高利奇公司晶振现在是英国领先的频率控制产品供应商.这一增长是通过保持我们对客户的需求以及努力达到并超越他们的努力来实现的.高利奇公司晶振总部位于英格兰西南部腹地的一个美丽的农场建筑,向全世界50多个国家出口,占收入的60%以上.

贴片有源晶振是指在普通无源晶振上增加了电压，内部集成了相应IC与电容电阻，需要在净化万级车间生产，并且在密封机器设备中焊接加盖，内部封装模式是指在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。超小型32.768KHz振荡器,陶瓷面晶振,OV7604C7晶振

项目	符号	OV7604C7晶振规格说明	条件
输出频率范围	f₀	32.768KHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.2V to 5.5 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	-40℃ to +85℃	请联系我们查看更多资料http://www.seikocrystal.com
		-40℃ to +125℃
		-40℃ to +125℃
频率稳定度	f_tol	±20 × 10-6


功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

超小型32.768KHz振荡器,陶瓷面晶振,OV7604C7晶振

使用环境（温度和湿度）

请在规定的温度范围内使用石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

晶振/石英晶体谐振器

激励功率

在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。

负极电阻

除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。

负载电容

有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容。

关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。

如果过大的激励电力对石英晶体振荡器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。超小型32.768KHz振荡器,陶瓷面晶振,OV7604C7晶振

高利奇晶振公司通过BSI质量保证,获得了ISO 9001:2015的认证.BSI是世界领先的认证机构之一:自我们于1996年在ISO 9002 - 1994的原始认证以来,每一项评估都显示出一份清洁的健康法案,没有不一致的情况.

高利奇石英晶振公司认真对待环境,管理环境管理系统,并将其重新编码到ISO14001.我们的环境政策,作为我们不断改进的动力的一部分,我们也鼓励员工在生活的各个方面都意识到他们对环境的影响.

作为世界领先的石英晶振,贴片晶振, 石英晶体谐振器,石英晶体供应商,高利奇晶振公司敏锐地意识到我们的责任,确保我们的产品不受有害物质和高度关注的物质的影响,而且所有的部件材料都是由无冲突地区负责的.

在我们的环境范围允许的情况下,我们致力于防止污染.最低限度我们将确保遵守所有相关的环境法规和规章和内部环境程序.在此之上,我们将不断努力改善我们的环境性能.

在选择石英晶体振荡器原材料供应商和承包商时考虑环境因素,从而减少污染.进一步减少污染,合理使用资源.减少使用和再利用,或者尽可能地回收利用.我们确保这一政策在我们的运营过程中得到贯彻执行。超小型32.768KHz振荡器,陶瓷面晶振,OV7604C7晶振
