加高晶振,温补晶振,HSB221S四脚有源晶振
频率:13~52MHZ

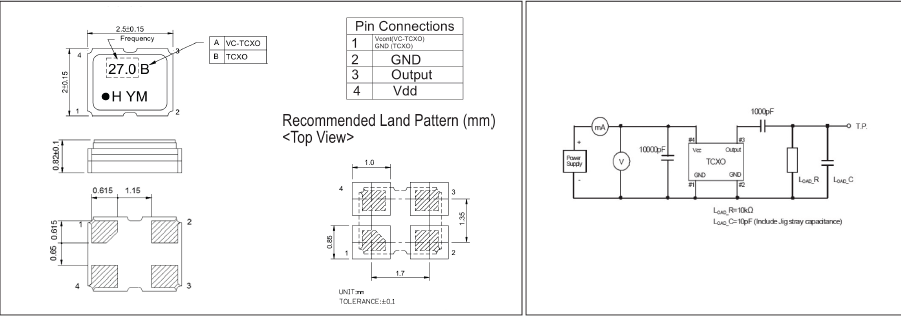

尺寸:2.5×2.0mm
压控温补晶振系列,VC-TCXO产品内部晶片焊接模式采用了,高精密点胶技术:晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求
加高晶振,有源晶振,HSB221S晶振,加高电子(H.ELE.)是晶振,有源晶振,压控振荡器频率组件的专业制造商,目前所提供之石英晶体(Crystal),晶体振荡器(Oscillator)之生产及销售规模居全台领先地位.成立于1976年,藉由与日本DAISHINKU(KDS)株式会社的合作,引进日本精密制程、产品设计技术及讲究的质量管理工法,进而累积扎实的研发能力.我们拥有广泛的产品规格及客制化服务,应用范围涵盖日常消费产品 (如:网络与通讯产品、智能家庭和个人计算机)、高阶工业产品和车用电子.
加高晶振产品技术方面,除了不断提升,石英晶振,有源晶振,压控振荡器,贴片晶振,的精密度及稳定性之外,我们更专注开发高温度耐受性的产品、特殊应用领域之规格,并朝小型化开发设计,以满足终端产品的发展趋势.加高电子历经近40年的经营,在追求技术及销售之余,我们更竭力于环境的保护,投入绿色化产品及材料的开发,秉持『取之于社会,用之于社会』的理念,推动环保、节能及社会回馈等生活概念,期盼带动我们企业的同仁、供货商伙伴及客户群参与并发起社会活动,共同创造美好、健康的未来.
项目 |
符号 |
规格说明 |
条件 |
输出频率范围 |
f0 |
13-52MHz |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
1.8-3.3V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作温度 |
T_use |
G: -30℃ to +85℃ |
请联系我们查看更多资料http://www.seikocrystal.com |
|
|||
|
|||
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
VIL |
20 % VCC Max. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.
抗冲击
石英晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致石英晶体谐振器所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏SMD晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
加高晶振,有源晶振,HSB221S晶振
加高晶振集团确实遵循RoHS (欧盟电子电机产品有害物质禁限用指令)、SONY 技术标准文件(SS-00259)及其他法规与客户要求.推动环境教育活动,持续强化全员及供货商的环保观念及认知,重视无有害物质的产品及生产过程,致力推动设计绿色产品.
HELE加高晶振绿色产品规范参考标准
HELE加高晶振公司将有效率的使用2520晶振和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.
我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
加高晶振集团所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.
对我们的温补晶振进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。
加高晶振,有源晶振,HSB221S晶振
