百利通亚陶晶振,有源晶振,JT255晶振,JT2553P0016.369000晶振

频率：10-52MHz

尺寸：2.5*2.0mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体振荡器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为实时时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27838351

百利通亚陶晶振,有源晶振,JT255晶振,JT2553P0016.369000晶振，普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体振荡器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。

项目	符号	晶振规格说明	条件
输出频率范围	f0	1.75-60MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	1.8-3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-40℃ to +125℃	裸存
工作温度	T_use	G: -20℃ to +70℃	请联系我们查看更多资料http://www.seikocrystal.com
		H: -40℃ to +85℃

频率稳定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15pF
输入电压	VIH	80% VCC Max.	ST 终端
输入电压	VIL	20 % VCC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

百利通亚陶晶振编码列表：

Manufacturer Part Number原厂代码	Manufacturer品牌	Series型号	Frequency 频率	Frequency Stability频率稳定度	Operating Temperature 工作温度	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
JT2553P0016.369000	Diodes Incorporated	JT	16.369MHz	±500ppb	-40°C ~ 85°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
JT2553P0016.369000	Diodes Incorporated	JT	16.369MHz	±500ppb	-40°C ~ 85°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
JT2553P0016.369000	Diodes Incorporated	JT	16.369MHz	±500ppb	-40°C ~ 85°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
JT15260001	Diodes Incorporated	JT	26MHz	±500ppb	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
JT15260001	Diodes Incorporated	JT	26MHz	±500ppb	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
JT15260001	Diodes Incorporated	JT	26MHz	±500ppb	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
JT255BI0032.000000	Diodes Incorporated	JT	32MHz	±2ppm	-30°C ~ 85°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)

20180109173140_2357

JT255 2520 TCXO

百利通亚陶晶振产品列表：

20180109173154_0485

1.PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

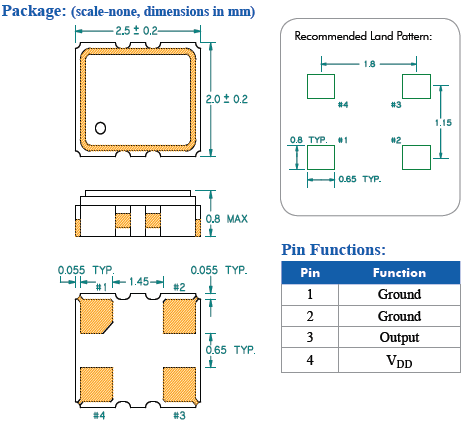

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

2.存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存有源晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理有源贴片晶振内外盒与卷带。外部压力会导致卷带受到损坏。

百利通亚陶晶振,有源晶振,JT255晶振,JT2553P0016.369000晶振

20180109173203_7988

确实遵循RoHS （欧盟电子电机产品有害物质禁限用指令)、SONY 技术标准文件(SS-00259)及其他法规与客户要求。有源SMD晶振推动环境教育活动,持续强化全员及供货商的环保观念及认知，重视无有害物质的产品及生产过程,致力推动设计绿色产品。

百利通亚陶晶振绿色产品规范参考标准

1.RoHS指令(2011/65/EC)危害物质限用指令

2.SONY 技术标准文件(SS-00259)

3.REACH（欧盟化学品注册、评估及授权规范)

3.全氟辛烷磺酸盐PFOS (2006/122/EC)指令

4.各客户要求而订定温补2520mm振荡器

百利通亚陶晶振,有源晶振,JT255晶振,JT2553P0016.369000晶振
