百利通亚陶晶振,有源晶振,JX321晶振,JX7011D0070.656000晶振
频率：10-212.5MHz

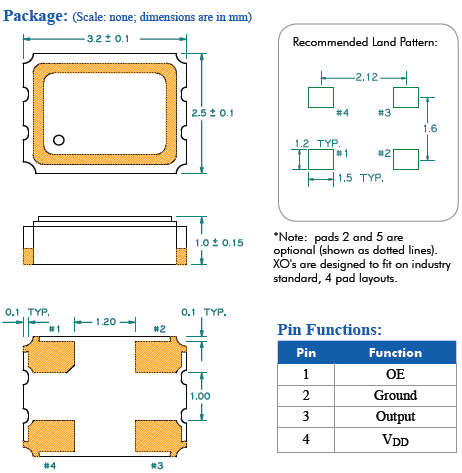

尺寸：3.2*2.5mm
百利通亚陶晶振,有源晶振,JX321晶振,JX7011D0070.656000晶振，普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体振荡器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。
|
项目 |
符号 |
晶振规格说明 |
条件 |
|
输出频率范围 |
f0 |
10-212.5MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
2.5-3.3V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-40℃ to +85℃ |
裸存 |
|
工作温度 |
T_use |
G: -20℃ to +70℃ |
请联系我们查看更多资料http://www.seikocrystal.com |
|
H: -40℃ to +85℃ |
|||
|
|
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15pF |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25℃,初年度,第一年 |

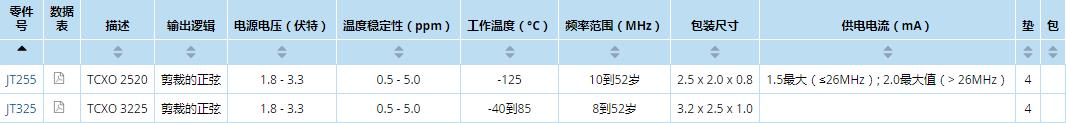

百利通亚陶晶振编码列表：
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Series型号 | Frequency 频率 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| JX7011D0070.656000 | Diodes Incorporated | JX | 70.656MHz | ±25ppm | -40°C ~ 85°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.079" (2.00mm) |
| JX7011D0070.656000 | Diodes Incorporated | JX | 70.656MHz | ±25ppm | -40°C ~ 85°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.079" (2.00mm) |
| JX7011D0070.656000 | Diodes Incorporated | JX | 70.656MHz | ±25ppm | -40°C ~ 85°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.079" (2.00mm) |
| JX5021E0156.250000 | Diodes Incorporated | JX | 156.25MHz | ±50ppm | -40°C ~ 85°C | 6-SMD, No Lead | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.051" (1.30mm) |
| JX5021E0156.250000 | Diodes Incorporated | JX | 156.25MHz | ±50ppm | -40°C ~ 85°C | 6-SMD, No Lead | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.051" (1.30mm) |
| JX5021E0156.250000 | Diodes Incorporated | JX | 156.25MHz | ±50ppm | -40°C ~ 85°C | 6-SMD, No Lead | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.051" (1.30mm) |
| JX7011E0059.000000 | Diodes Incorporated | JX | 59MHz | ±50ppm | -40°C ~ 85°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.079" (2.00mm) |
百利通亚陶晶振产品列表：
石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
(1)陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
(2)陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
（3）柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当有源晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。
百利通亚陶晶振,有源晶振,JX321晶振,JX7011D0070.656000晶振
百利通晶振绿色产品之可靠度信息
1. 无铅产品可靠度及进口贴片7050晶振材质成份测试报告皆符合要求
2. 零部件/副资材/材料之材质皆有ICP测试数据
3. 所有包装材欧盟包装及废包废弃物指令(PPW)
4. 无铅产品Solderability 符合IPC-JEDEC J-STD-002规范
5. 无铅产品Solder Heat Resistance符合J-STD-020/MIL0STD-202 规范.
百利通晶振公司将有效率的使用自然资源和能源，低消耗石英晶振以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故，保护公众健康的同时，努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动，提高公众对普遍的环境、健康和安全问题的注意。
百利通亚陶晶振,有源晶振,JX321晶振,JX7011D0070.656000晶振
