GEYER晶振,SMD晶振,KX-6晶体

频率：12.000MHz~80.000MHz

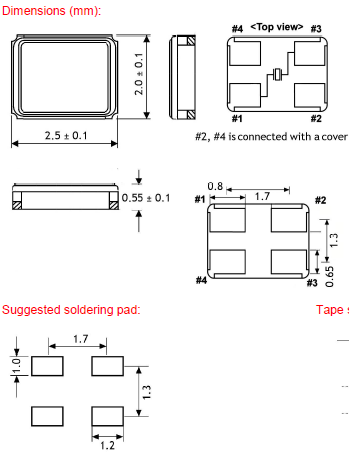

尺寸：2.5*2.0*0.55mm

2520mm体积的进口晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英2520晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

订购热线：0755-27838351

GEYER晶振,SMD晶振,KX-6晶体,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

高端品质从一开始,作为晶振和频率产品生产经验丰富的国际运营专家,我们自然了解对客户至关重要的一切:从最初的咨询到生产和交付的一流质量.高素质的开发和服务团队以及高端生产确保我们在任何时候都能完全满足这一要求.因此,GEYER晶振公司通过了DIN ISO 9001:2008认证,这几乎是不言而喻的.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于2520石英晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.

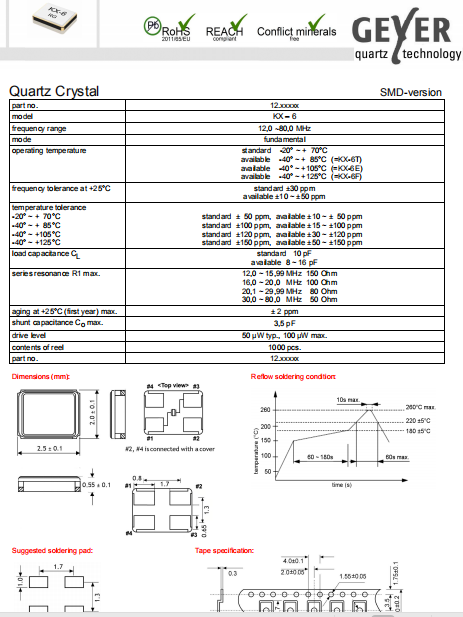

GEYER晶振	单位	KX-6晶振	石英晶振基本条件
标准频率	f_nom	12.000MHz~80.000MHz	标准频率
储存温度	T_stg	-40°C～+125°C	裸存
工作温度	T_use	-20℃~+70℃ -40℃~+85℃ -40℃~+105℃ -40℃~+125℃	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.seikocrystal.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	8pF~16pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

KX-6 2520

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些石英晶体谐振器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.

机械振动的影响

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.

(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

激励功率

在晶体单元上施加过多驱动力,会导致耐高温晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).
