MtronPTI晶振,VC-TCXO晶振,M6056高性能振荡器

频率：10.000MHz~52.000MHz

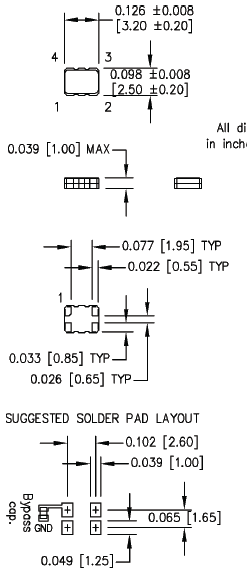

尺寸：3.2*2.5*1.0mm

3225mm体积非常小的进口晶体振荡器器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

订购热线：0755-27838351

MtronPTI晶振,VC-TCXO晶振,M6056高性能振荡器,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

MtronPTI与基础材料科学和制造的完全控制垂直整合,为高可靠性高性能互联网数据定时,公共安全和军用/航空通信与控制,仪器仪表和能源管理应用提供解决方案.基于佛罗里达州奥兰多市的设计,销售以及在北美,亚洲和欧洲的生产基地,MtronPTI晶振是LGL集团（NYSE MKT:LGL）的子公司.

石英晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英SMD晶振晶片设计可使用的方法.如:1、是指球面加工曲率半径的工艺设计(a、球面的余弦磨量;b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算).

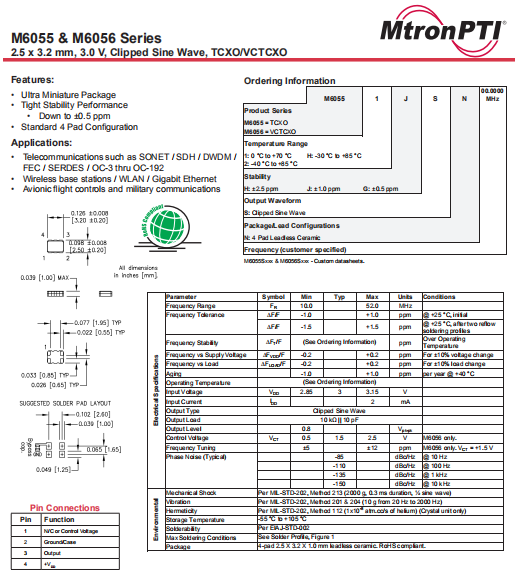

MtronPTI晶振	M6056晶振
输出类型	Clipped Sine Wave
输出负载	10pF
振荡模式	基本/第三泛音
电源电压	+2.85V~+3.15V
频率范围	10.00MHz~52.00MHz
频率稳定度	±1.0ppm
工作温度	0℃~+70℃ -30℃~+85℃ -40℃~+85℃
保存温度	-55℃~+105℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max
相位抖动（12兆赫~20兆赫）	1个PS最大
老化率	±3 ppm /年最大

M6056 3225 VCTCXO

热影响

重复的温度巨大变化可能会降低受损害的进口石英耐高温晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

抗冲击

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解高精度晶振或包装材料的环境下使用或储藏这些产品.机械振动的影响,当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害振荡器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至低功耗进口晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
