NDK晶振,贴片晶振,2725N晶振

频率:2.5-70MHZ

尺寸:5.0*3.2mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

NDK晶振,有源晶振,2725N晶振,日本电波工业株式NDK晶振成立于1948年成立,经营范围:晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售.

石英晶振在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。NDK晶振,贴片晶振,2725N晶振

项目

符号

规格说明

条件

输出频率范围

f0

2.5-70MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.60 V to 3.63 V

请联系我们以了解更多相关信息

储存温度

T_stg

-55℃ to +125℃

裸存

工作温度

T_use

G: -40℃ to +85℃

请联系我们查看更多资料http://www.seikocrystal.com/

H: -40℃ to +105℃

J: -40℃ to +125℃

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC极, L_CMOS≦15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC 极, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25℃,初年度,第一年

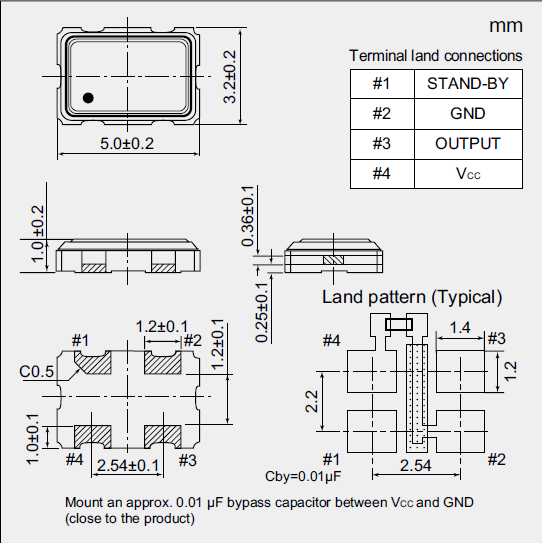

2725N-1_5.0_3.2 CMOS

所有产品的共同点
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。四脚贴片晶振,5032晶振,2725N晶振
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶振的金属”,从而破坏密封质量,降低性能。四脚贴片晶振,5032晶振,2725N晶振
5:卤化合物
请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。NDK晶振,贴片晶振,2725N晶振

日本电波工业株式NDK晶振所说的LCA指的是“生命周期评估”,它包括评估产品的寿命。在这里,产品的生命不仅仅是产品本身的制造阶段,而是包括原料组成产品的零件/材料的开采阶段,包括产品的制造阶段,销售阶段,包括到产品交付给用户使用的阶段,包括产品使用由用户和维修/维护参与它,和处置阶段,通过用户废弃产品回收,回收或处置。在ISO14000系列环境标准中也建立了国际标准。

日本电波工业株式NDK晶振由于制造普通有源晶体振荡器(PXO)、台产石英有源晶振(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、进口时钟振荡器等涉及高温处理,所以需要大量电力的过程。通过使产品更加紧凑,可以增加每个工序引入的零件数量。设备功耗几乎不影响零件数量。因此,每个产品的功耗减少由于增加的部件的数量,然后抑制二氧化碳排放。与这项改革,减少功耗设备也实施。为了快速响应我们的客户需求,我们整合了我们的基本技术,设计技术,生产技术和制造技术,成功地减少和减轻产品使用最先进的技术。四脚贴片晶振,5032晶振,2725N晶振

NDK晶振集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动。

NDK晶振,贴片晶振,2725N晶振
