NDK晶振,OSC晶振,NT5032SC晶振

频率：12~26MHZ

尺寸：5.0×3.2mm

温补晶振（TCXO）产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

订购热线：0755-27838351

NDK晶振,OSC晶振,NT5032SC晶振，日本电波工业株式NDK晶振会社于1948年成立。NDK晶振经营范围：晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售.

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站。贴片式石英晶体振荡器,TCXO晶体振荡器,NT5032SC晶振

额定频率范围 (MHz)	12 to 26
标准频率 (MHz)	12.6, 12.8, 13, 14.4, 14.7456, 15.36, 16, 16.384 19.2, 19.44, 19.6608, 19.68, 19.8, 20, 20.48, 21.25, 24.576, 25, 26

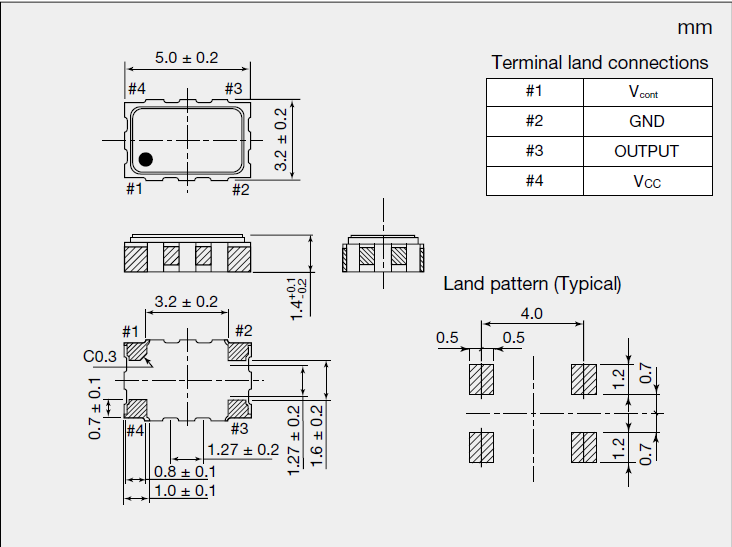

尺寸大小 (L×W×H : mm)	5.0×3.2×1.5
电源电压 (V)	+3.0
负载阻抗	10 kΩ//10 pF
工作温度范围(*1) / 储存温度范围 (°C)	-30 to +75 / -40 to +85
消耗电流 (mA)	Max. 1.5
输出电压	Min. 0.8 V(p-p) (DC Coupling (*2))
频率温度特性	Max. ±2.5×10-6
电源电压变动的频率特性	Max. ±0.3×10-6 / +3.0 V ±5 %
负载变动的频率特性	Max. ±0.2×10-6/(10 kΩ//10 pF)±10%
老化率	Max. ±1.0 ×10-6/year
频率可变范围	±9.0×10-6 to ±15.0×10-6 / +1.5±1 V

贴片式石英晶体振荡器,TCXO晶体振荡器,NT5032SC晶振

各项注意事项：

所有产品的共同点

1：抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。

2：辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。

3：化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。

4：粘合剂

请勿使用可能导致石英晶体振荡器所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。

5：卤化合物

请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

6：静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。贴片式石英晶体振荡器,TCXO晶体振荡器,NT5032SC晶振

日本电波工业株式NDK晶振由于制造普通晶体振荡器（PXO）、压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等涉及高温处理，所以需要大量电力的过程。通过使产品更加紧凑，可以增加每个工序引入的零件数量。设备功耗几乎不影响零件数量。因此，每个产品的功耗减少由于增加的部件的数量，然后抑制二氧化碳排放。

NDK晶振集团作为“地球内企业”，在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性，并致力于“CSR经营”和“环境经营”。为取得社会的信任，为推动环境负荷最小化，集团还开展了各种各样的活动。

NDK在“制造、使用、有效利用、再利用”这样一个产品生命周期中，努力创造丰富的价值，给社会带来温馨和安宁，感动和惊喜，同时为减少环境影响，努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”，实现与地球的和谐相处。贴片式石英晶体振荡器,TCXO晶体振荡器,NT5032SC晶振
