QANTEK晶振,有源晶振,QX1振荡器

频率：4.000MHz~50.000MHz

尺寸：2.0*1.6*0.6mm

高精度超小型的表面贴片型进口石英振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27838351

QANTEK晶振,有源晶振,QX1振荡器,有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

QANTEK晶振技术公司成立于2005年,其愿景是成为具有卓越设计和技术支持的全球时间和频率管理组件制造商.我们的供应渠道组织高效实用.所有的销售,工程和管理职能都在Ft.美国佛罗里达州劳德代尔市.亚洲,欧洲和中东国家的直接产品来自位于德国和香港的三个分销中心之一.所有北美（包括加拿大）和南美的货物都由我们的Ft处理.除非客户另有要求,否则佛罗里达州劳德代尔设施.销售代表和分销商战略性地位于世界各地,并提供本地技术和产品支持.

石英晶振高精度晶片的抛光技术:贴片2016晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

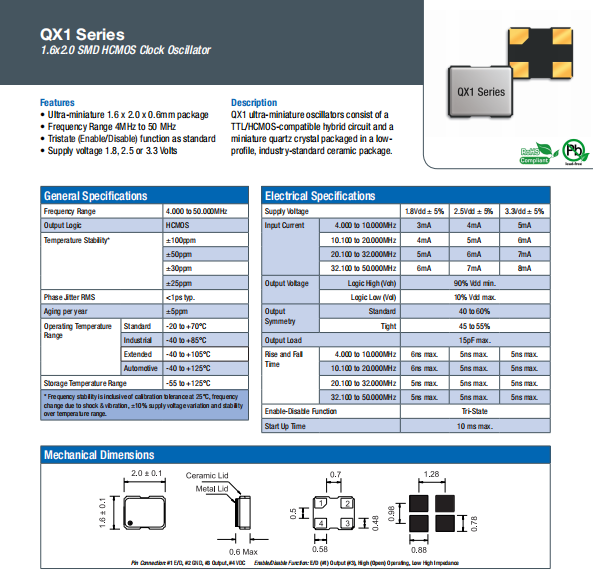

QANTEK晶振	QX1晶振
输出类型	HCMOS
输出负载	15pF
振荡模式	基本/第三泛音
电源电压	+1.8V、+2.5V、+3.3V
频率范围	4.00MHz~50.00MHz
频率稳定度	±20ppm ±25ppm ±50ppm ±100ppm
工作温度	-20℃~+70℃ -40℃~+85℃ -40℃~+105℃ -40℃~+125℃
保存温度	-55℃~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max
相位抖动（12兆赫~20兆赫）	1个PS最大
老化率	±3 ppm /年最大

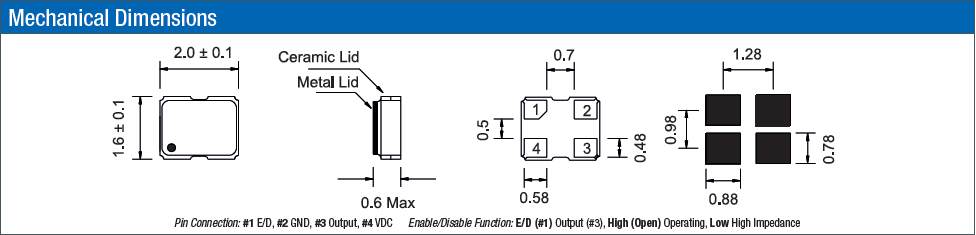

QX1 OSC 2016

卤化合物

请勿在卤素气体环境下使用无源SMD晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

粘合剂

请勿使用可能导致低功耗晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD高精度晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

抗冲击

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

辐射

暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解进口石英晶振或包装材料的环境下使用或储藏这些产品.
