EPSON晶振,贴片晶振,SG-211SEE晶振,SG-211SDE晶振,SG-211SCE晶振

频率：2.375~60MHZ

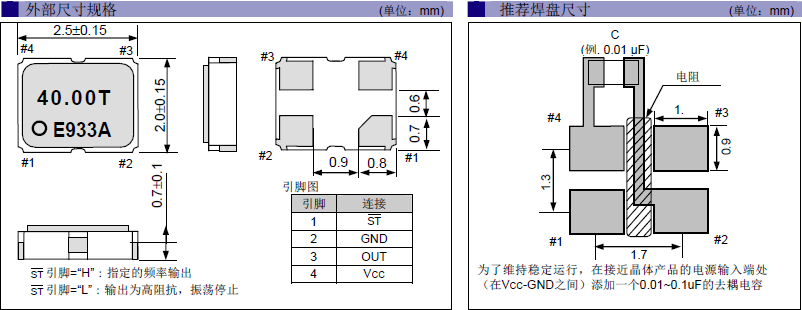

尺寸：2.5×2.0mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

订购热线：0755-27838351

EPSON晶振,贴片晶振,SG-211SEE晶振,SG-211SDE晶振,SG-211SCE晶振,爱普生株式会社EPSON晶振,爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司。爱普生晶振公司已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶体,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户。

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..SPXO晶体振荡器,贴片石英晶体,SG-211SEE晶振

项目	符号	规格说明			条件
项目	符号	SG-211SEE	SG-211SDE	SG-211SCE	条件
输出频率范围	f₀	2.375MHz ~ 60.000MHz			请联系我们以便获取其它可用频率的相关信息 http://www.seikocrystal.com
电源电压	V_CC	1.8V Typ. 1.6V ~ 2.2V	2.5V Typ. 2.2V ~ 2.7V	3.3V Typ. 2.7V ~ 3.63V
储存温度	T_stg	-40°C ~ +125°C			裸存
工作温度	T_use	-40°C ~ +90°C
频率稳定度 *1	f_tol	D: ±20 × 10^-6, E: ±15 × 10^-6			-20°C ~ +70°C	V_CC ±10% 回流漂移包含
		H: ±20 × 10^-6, T: ±15 × 10^-6			-40°C ~ +85°C
		a: ±15 × 10^-6, b: ±20 × 10^-6,d: ±25 × 10^-6			-40°C ~ +90°C
功耗	I_CC	2.3mA Max.	2.5mA Max.	3.5mA Max.	无负载条件, 2.375MHz ≤ f₀ ≤ 32MHz
		2.8mA Max.	3.0mA Max.	4.0mA Max.	无负载条件, 32MHz < f₀ ≤ 40MHz
		3.3mA Max.	3.5mA Max.	4.5mA Max.	无负载条件, 40MHz < f₀ ≤ 48MHz
		4.5mA Max.	5.0mA Max.	6.0mA Max.	无负载条件, 48MHz < f₀ ≤ 60MHz
待机电流	I_std	5.0μA Max.			ST
占空比	SYM	45% ~ 55%			50% V_CC 级别, L_CMOS ≤ 15pF
输出电压	V_OH	90% V_CC Min.			I_OH=-4mA
输出电压	V_OL	10% V_CC Max.			I_OL=4mA
输出负载条件（CMOS）	L_CMOS	15pF Max.
输入电压	V_IH	80% V_CC Min.			ST
输入电压	V_IL	20% V_CC Max.			ST
上升/ 下降时间	tr / tf	4.5ns Max.			20% V_CC ~ 80% V_CC 极, L_CMOS=15pF
振荡启动时间	t_str	5ms Max.			在90% V_CC 时，所需时间为0秒
频率老化	f_aging	频率稳定度包含			+25°C,第一年, V_CC= 1.8V, 2.5V,3.3V

SPXO晶体振荡器,贴片石英晶体,SG-211SEE晶振

关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。

由于晶体的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。

若要进行超声波清洗，必须事先根据实际使用状态进行确认。

撞击

虽然爱普生时钟模块晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。

装载

＜SMD产品＞

贴片晶振支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。

＜引线类型产品＞

当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。

保管

保管在高温多湿的场所可能会导致端子软焊性的老化，请在没有直射阳光，不发生结露的场所保管。SPXO晶体振荡器,贴片石英晶体,SG-211SEE晶振
