EPSON晶振,有源晶振,SG-8506CA晶振

频率：50~800MHZ

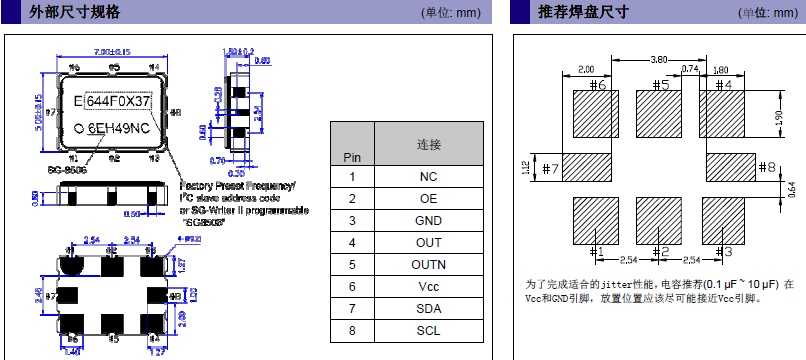

尺寸：5.0×7.0mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.贴片型差分振荡器,有源贴片晶振,SG-8504CA晶振

订购热线：0755-27838351

EPSON晶振,有源晶振,SG-8506CA晶振,爱普生株式会社EPSON晶振,爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶振, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）。1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要。可编程晶体振荡器,LV-PECL输出晶振,SG-8506CA晶振

项目	符号	SG-8506CA晶振规格说明	条件
输出频率范围	f₀	50MHz to 800MHz	-
电源电压	V_CC	2.5V-0.125V to 3.3V +0.33V	-
储存温度范围	T_stg	-55°C to +125°C	裸存
工作温度范围	T_use	-40°C to +85°C	-
频率稳定度 *1	f_tol	±31.5 × 10^-6	定做產品(选择)
频率稳定度 *1	f_tol	±50 × 10^-6
功耗	I_CC	90mA Max.	OE Active, L_ECL=50 Ω
输出禁用电流	I_dis	40mA Max.	OE Inactive, Output Standby: Hi-Z mode
输出禁用电流	I_dis	70mA Max.	OE Inactive, Output Standby: Fix mode
占空比	SYM	45% to 55%	在输出交叉点上
输出电压	V_OH	V_CC - 1.025 V Min.	DC特征
输出电压	V_OL	V_CC - 1.62 V Max.	DC特征
输出负载条件	L_ECL	50 Ω	终止于 V_CC - 2.0 V
输入电压	V_IH	70% V_CC Min.	OE, FSEL
输入电压	V_IL	30% V_CC Max.	OE, FSEL
上升时间/ 下降时间	tr / tf	400ps Max.	20% ~ 80% (V_OH -V_OL)
振荡启动时间	t_str	10ms Max.	在电源电压最低时，所需时间为0秒
频率改变的设计时间	T_SET1	1.5ms Max.	从设置 FSEL 引脚到输出新频率

可编程晶体振荡器,LV-PECL输出晶振,SG-8506CA晶振

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。可编程晶体振荡器,LV-PECL输出晶振,SG-8506CA晶振

EPSON环保晶振：

爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护，将建立自己的特有的环境标准。根据需要，提高环境技术、材料和产品的发展信息及环境管理活动的公开性。不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。

定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动，为地区的环保做贡献。将环保活动的信息向公司内外公开，积极努力的与地区社会及相关人员建立信赖关系，为社会的发展做出贡献。通过此方针的公文化，在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时，也向公司外部公开。可编程晶体振荡器,LV-PECL输出晶振,SG-8506CA晶振
